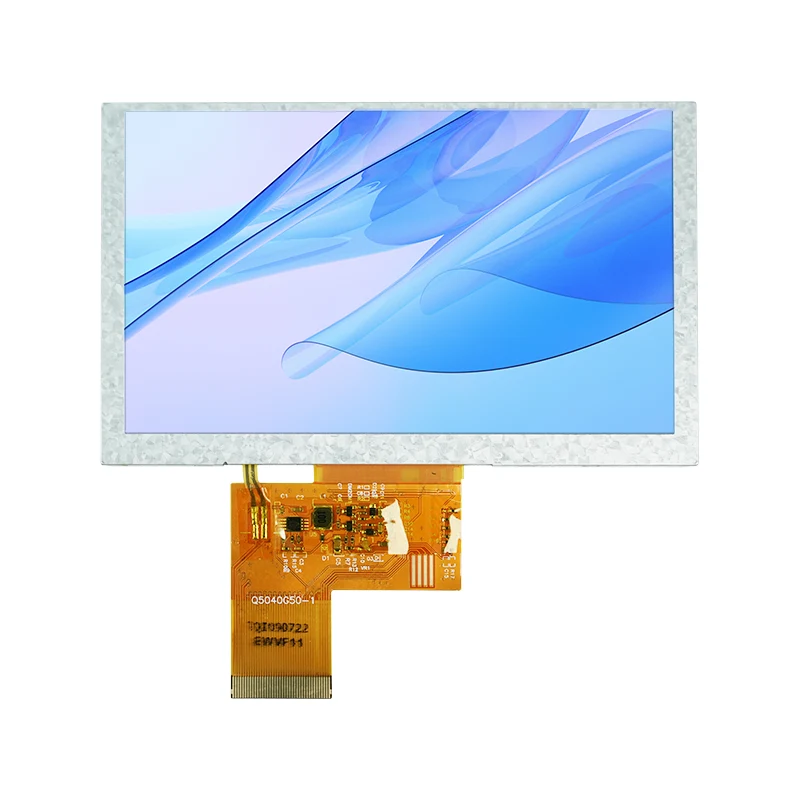

Màn hình LCD TFT thông minh: Hướng dẫn thực hành từ lựa chọn đến triển khai phát triển

Trong thiết kế hệ thống nhúng và tương tác giữa người và máy,Màn hình LCD TFT thông minhkhông còn đơn thuần là "thành phần hiển thị" nữa — nó là yếu tố quan trọng quyết định trải nghiệm người dùng và thành công của sản phẩm. Cho dù bạn đang phát triển HMI công nghiệp, bảng điều khiển nhà thông minh hay thiết bị y tế cầm tay, việc điều hướng vô số màn hình LCD thông minh TFT trên thị trường và đưa ra lựa chọn đúng đắn đồng thời đảm bảo triển khai nhanh chóng thường phức tạp hơn bạn tưởng.

1. Lựa chọn: Đừng chỉ nhìn vào kích thước và độ phân giải

Sai lầm phổ biến nhất trong giai đoạn lựa chọn là ngồi trên màn hình với suy nghĩ rằng "có vẻ như đúng". Trên thực tế, sự khác biệt cốt lõi giữa các màn hình LCD TFT thông minh thường nằm ngoài bảng thông số kỹ thuật.

1.1 Loại giao diện: Sự phân chia quan trọng đầu tiên

Loại giao diện trực tiếp xác định liệu bộ điều khiển chính của bạn có thể điều khiển màn hình hay không và quá trình phát triển sẽ phức tạp như thế nào. Các loại giao diện phổ biến đều có ứng dụng phù hợp riêng:

Một lưu ý đặc biệt: Nếu bộ điều khiển chính của bạn là MCU như STM32F103 không có bộ điều khiển RGB tích hợp thì việc chọn trực tiếp màn hình giao diện RGB sẽ vô cùng khó khăn. Bạn sẽ cần thêm một chip cầu nối (chẳng hạn như SSD1963), hoặc cách khác là chuyển sang màn hình SPI hoặc giao diện song song.

1.2 Độ phân giải và kích thước phù hợp

Độ phân giải cao hơn không phải lúc nào cũng tốt hơn. Trong thế giới giới hạn không gian của các hệ thống nhúng, độ phân giải cao hơn có nghĩa là mức sử dụng bộ nhớ đệm khung lớn hơn, mức tiêu thụ điện năng cao hơn và chi phí cao hơn. Một nguyên tắc nhỏ là:

Để hiển thị các biểu tượng hoặc văn bản đơn giản (ví dụ: bảng thiết bị): 240x240 hoặc 320x320 là đủ
Đối với giao diện người-máy tiêu chuẩn (ví dụ: thiết bị đầu cuối cầm tay): 480x480 hoặc 800x480
Đối với các ứng dụng yêu cầu biểu đồ hoặc hình ảnh rõ ràng: 720x720 trở lên

Màn hình LCD vuông ngày càng trở nên phổ biến trong các thiết bị đeo thông minh và dụng cụ công nghiệp. Các thông số kỹ thuật phổ biến bao gồm 1,3 inch (240x240), 3,4 inch (480x480) và 4,0 inch (720x720).

1.3 Khả năng thích ứng với môi trường: Điều kiện trong nhà, ngoài trời hay khắc nghiệt?

Nhiều dự án hoạt động tốt với màn hình tiêu chuẩn trong giai đoạn tạo mẫu nhưng gặp phải sự cố khi triển khai tại hiện trường. Ba tham số chính đáng được quan tâm đặc biệt:

• Độ sáng: 300–400 nits là đủ để sử dụng trong nhà; các ứng dụng bán ngoài trời yêu cầu 500–800 nits; sử dụng hoàn toàn ngoài trời dưới ánh sáng mặt trời trực tiếp cần 1000 nits trở lên để dễ đọc

• Nhiệt độ hoạt động: Cấp thương mại: 0°C đến 50°C; cấp công nghiệp: -20°C đến 70°C; môi trường ô tô hoặc môi trường khắc nghiệt yêu cầu -30°C đến 85°C hoặc rộng hơn

• Góc nhìn: Đối với các tình huống trong đó nhiều người xem màn hình hoặc nơi thiết bị được lắp đặt ở một góc, màn hình góc nhìn toàn màn hình IPS được ưu tiên; Màn hình TN rẻ hơn nhưng thể hiện sự chuyển màu đáng kể ở góc rộng

1.4 Bảng điều khiển cảm ứng và xử lý bề mặt

Nếu sản phẩm của bạn yêu cầu chức năng cảm ứng, ngoài việc lựa chọn giữa loại điện trở và điện dung, còn có một số chi tiết dễ bị bỏ qua:

Phương pháp cán màng: Liên kết quang học mang lại độ rõ nét tốt hơn và giảm độ phản xạ so với phương pháp cán màng khe hở không khí, nhưng có chi phí cao hơn
Lớp phủ bề mặt: Lớp phủ chống chói (AG), chống phản chiếu (AR) và chống dấu vân tay (AF) - đối với các thiết bị ngoài trời hoặc có độ sáng cao, nên kết hợp AG+AR

Tùy chỉnh kính che: Cho dù các góc tròn, logo màn lụa, lỗ hoặc các sửa đổi thẩm mỹ khác đều được yêu cầu

2. Phần cứng và Trình điều khiển: Tránh cạm bẫy

Sau khi màn hình được chọn, thiết kế phần cứng và phát triển trình điều khiển sẽ đưa ra một loạt cạm bẫy tiềm ẩn khác.

2.1 Cáp và kết nối FPC

Cáp FPC là nguyên nhân gây ra 80% lỗi màn hình. Luôn mở khóa chốt đầu nối trước khi cắm hoặc tháo cáp — việc kéo mạnh có thể làm hỏng các điểm tiếp xúc bằng vàng. Không bao giờ cắm hoặc rút FPC khi hệ thống đang bật vì dòng điện dư có thể làm cháy giao diện.

Khi tùy chỉnh FPC, hãy chú ý đến:

Trình tự chân cắm và mức điện áp có tương thích với bo mạch chính của bạn không
Cần uốn cong, mở rộng hoặc định tuyến xung quanh các bộ phận khác hay không
Chiều dài FPC có phù hợp với thiết kế vỏ cơ khí hay không

2.2 Nguồn điện và đèn nền

TFT-LCD thường yêu cầu nhiều đường ray điện áp: VDD (logic 3,3V), VGH (độ lệch dương), VGL (độ lệch âm) và các đường ray khác. Việc cung cấp năng lượng bất thường là nguyên nhân số một gây ra hiện tượng biến dạng màu sắc và nhấp nháy màn hình. Phương pháp chẩn đoán điển hình là kiểm tra xem điện áp VCOM có khác với thông số kỹ thuật của bảng dữ liệu hay không (ví dụ: vượt quá 3,8V thường dẫn đến nhấp nháy có thể nhận biết được).

Để điều khiển đèn nền, nên sử dụng giải pháp dòng điện không đổi với tính năng điều chỉnh độ sáng bằng tín hiệu điều khiển bằng tín hiệu điều chỉnh độ sáng bằng tín hiệu điều chỉnh độ sáng bằng xung. Nếu tần sốPWM giảm xuống dưới 150Hz, mắt người có thể cảm nhận được hiện tượng nhấp nháy; nên tăng tần số lên trên 200Hz.

2.3 Thư viện IC và đồ họa

IC điều khiển TFT phổ biến bao gồm ILI9341, ST7789 và ST7735. Trong số này, ILI9341 cung cấp tài liệu phong phú nhất và cách triển khai trình điều khiển đơn giản nhất, khiến nó phù hợp với các ứng dụng có độ phân giải 240x320.

Đối với thư viện đồ họa, LVGL và TouchGFX là những lựa chọn chủ đạo trong không gian nhúng. LVGL là mã nguồn mở và hỗ trợ nhiều nền tảng, trong khi TouchGFX được tối ưu hóa sâu sắc cho bộ vi điều khiển STM32.

3. Tùy chọn đặc biệt: Màn hình nối tiếp thông minh UART

Nếu nhóm của bạn không muốn đầu tư nhiều thời gian vào việc phát triển trình điều khiển đồ họa hoặc nếu bộ điều khiển chính của bạn có nguồn lực hạn chế thì màn hình nối tiếp UART là một lựa chọn đáng để xem xét.

Những màn hình như vậy kết hợp MCU tích hợp (ví dụ: ATmega328PB) và có thể được điều khiển đơn giản bằng cách gửi lệnh qua cổng nối tiếp, chỉ chiếm các chân TX và RX.

Màn hình UART trên thị trường thường chia thành hai loại:

Cái trước mang lại hiệu quả phát triển cực kỳ cao — bạn thậm chí có thể mô phỏng giao diện người dùng trên PC trước khi flash nó lên màn hình. Cái sau cung cấp nhiều khả năng kiểm soát cấp thấp hơn.

4. Tham khảo nhanh chẩn đoán lỗi phổ biến

Cuối cùng, đây là danh sách kiểm tra tham khảo nhanh để khắc phục sự cố trường tần số cao — nó có thể giúp ích cho bạn:

Triệu chứng	Hướng điều tra ưu tiên
Màn hình bị sọc, không hiển thị	Kiểm tra xem cáp FPC có bị lỏng hoặc bị oxy hóa hay không (80% trường hợp); xác minh cài đặt độ phân giải/tốc độ làm mới
Biến dạng màu sắc, sọc dọc, giật hình	Kiểm tra điện áp cung cấp bất thường (VGL/VGH/VCOM); kiểm tra xem tần số làm mờ của xung có quá thấp không
Hình ảnh mờ hoặc đèn nền không hoạt động	Kiểm tra đèn LED có đèn nền bị lão hóa; xác minh điện áp đầu ra thực tế của bộ đổi nguồn
Sửa lỗi đốm đen/trắng trên màn hình	Hư hỏng vật lý hoặc lực nén từ mặt sau (không thể khắc phục được - cần thay thế)

Về cốt lõi, việc lựa chọn và phát triển màn hình TFT LCD là sự đánh đổi giữa chi phí, hiệu suất, chu kỳ phát triển và độ tin cậy. Không có màn hình "tốt nhất" - chỉ có giải pháp "phù hợp nhất". Tôi hy vọng hướng dẫn này sẽ giúp bạn tránh được những đường vòng không cần thiết khi bắt đầu dự án, cho phép bạn tập trung nhiều nỗ lực hơn vào việc tạo ra trải nghiệm sản phẩm thực sự khác biệt.
