2.4 '' Ma trận hoạt động mô -đun màn hình LCD nhỏ

Tham số

Q27 (TFT-LCD với IL18961 Trình điều khiển IC)

Loại mô -đun

2,7 "màu TFT/16M

Nghị quyết

960 × 240 pixel (Ma trận chấm đồ họa))

Giao diện

SPI & RGB

Chế độ hiển thị

TFT truyền

Đèn nền

Đèn LED trắng (song song)

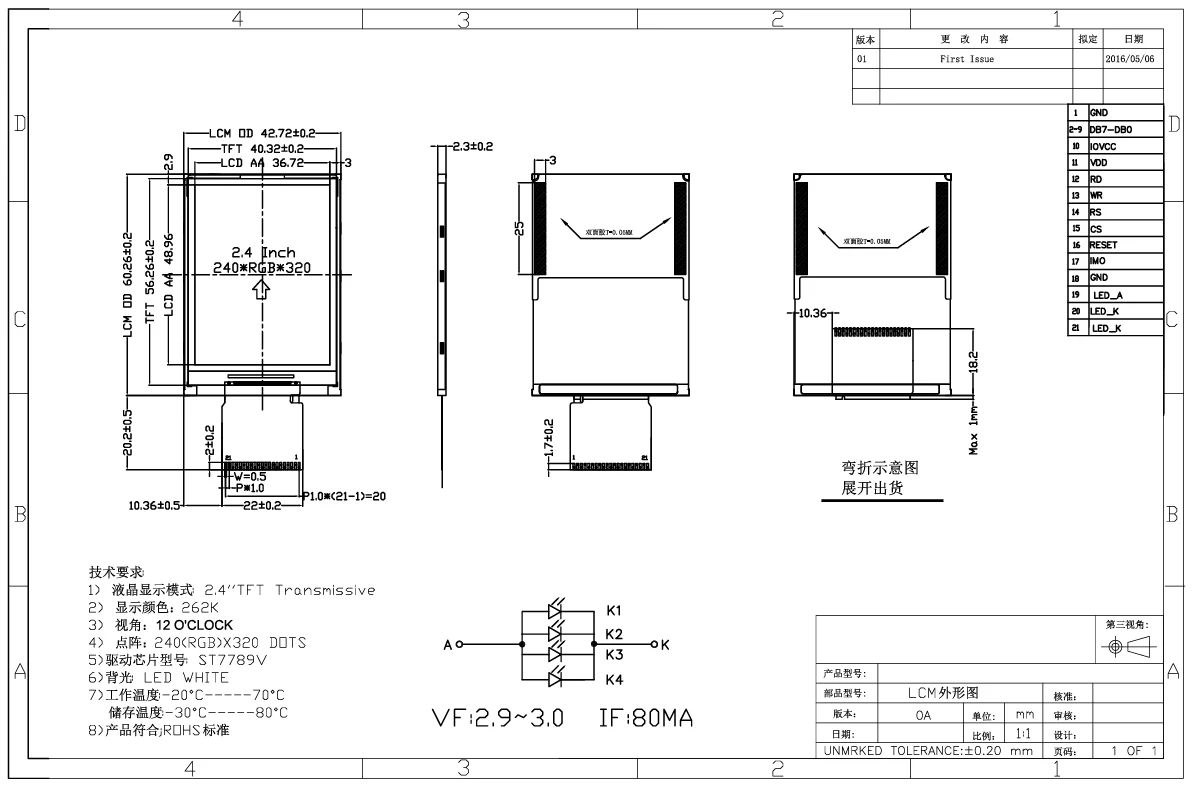

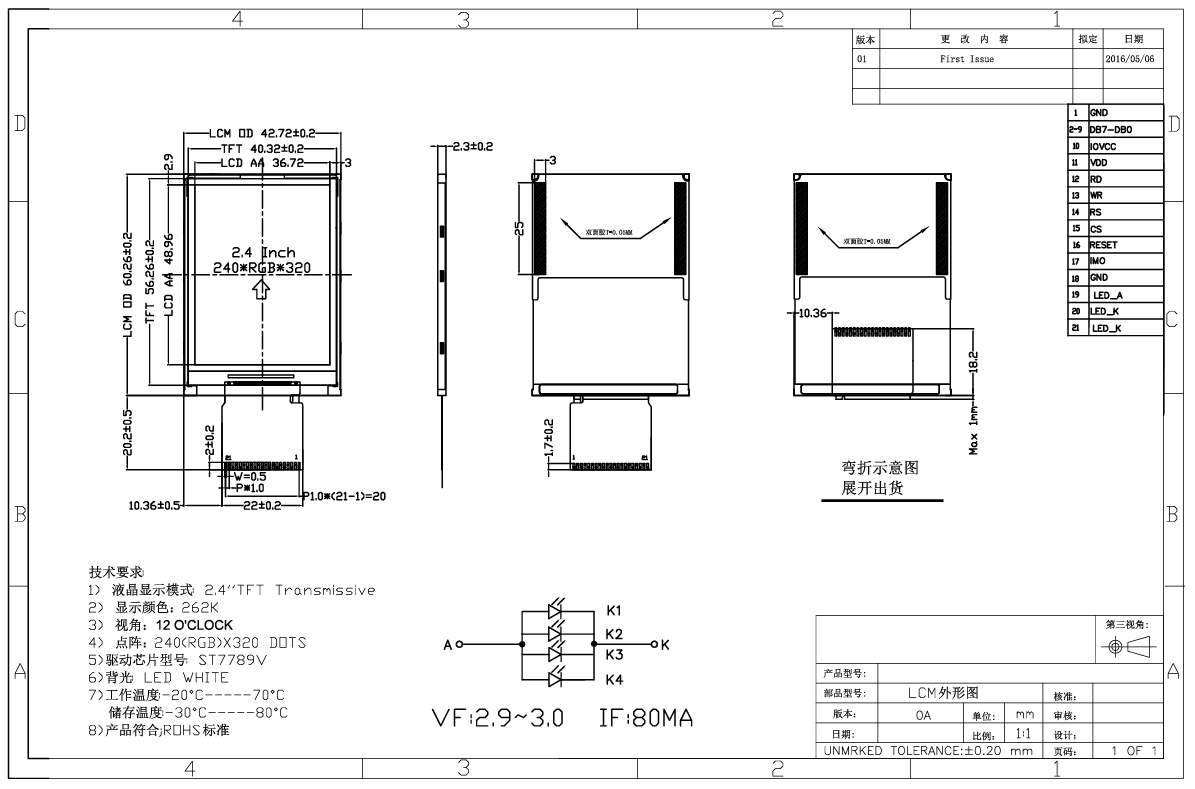

Kích thước cơ học

39.1 (w) × 67,5 (h) × 2.4 (t) mm (loại trừ FPC)

Khu vực hoạt động

33,06 (w) × 58,80 (h) mm

Pixel sân

0.18375 (W) × 0.13775 (h) mm

Thông số kỹ thuật điện

· Điện áp logic (VDD): 3.0.

· Điện áp đầu vào (VIH): 0,8 × IOVCC đến IOVCC

· Điện áp đầu vào (VIL): -0.3V đến 0,2 × IOVCC

· Tiêu thụ hiện tại: 8MA (TYP.)

Thông số kỹ thuật đèn nền

· Điện áp: 8.7 Từ10.2v

· Hiện tại: 15 trận25mA

· Nhiệt độ hoạt động: -20 ° C đến +70 ° C

· Nhiệt độ lưu trữ: -30 ° C đến +80 ° C

Đặc điểm thời gian

· Tần số Clkin: 13,5 Hàng30 MHz (typ.

· Thời kỳ HSD: 1024

· Đồng bộ hóa dọc: 242,5

Sản phẩm tiêu chuẩn

Sản phẩm tùy chỉnh

Số lượng đặt hàng

Thời gian giao hàng

Loại tùy chỉnh

Thời gian giao hàng

1-30 PC

Ngay lập tức

Tổng quan

5-8 tuần

31-100 PC

1 tuần

FPC

4 tuần

101-500 PC

1-2 tuần

CTP

6 tuần

501-1000 PC

2-5 tuần

B/l

6 tuần

1001-5000 PC

4-5 tuần

Bảng điều khiển

8 tuần

Hơn 5000 PC

5-7 tuần

Bảng điều khiển LCD

16 tuần
