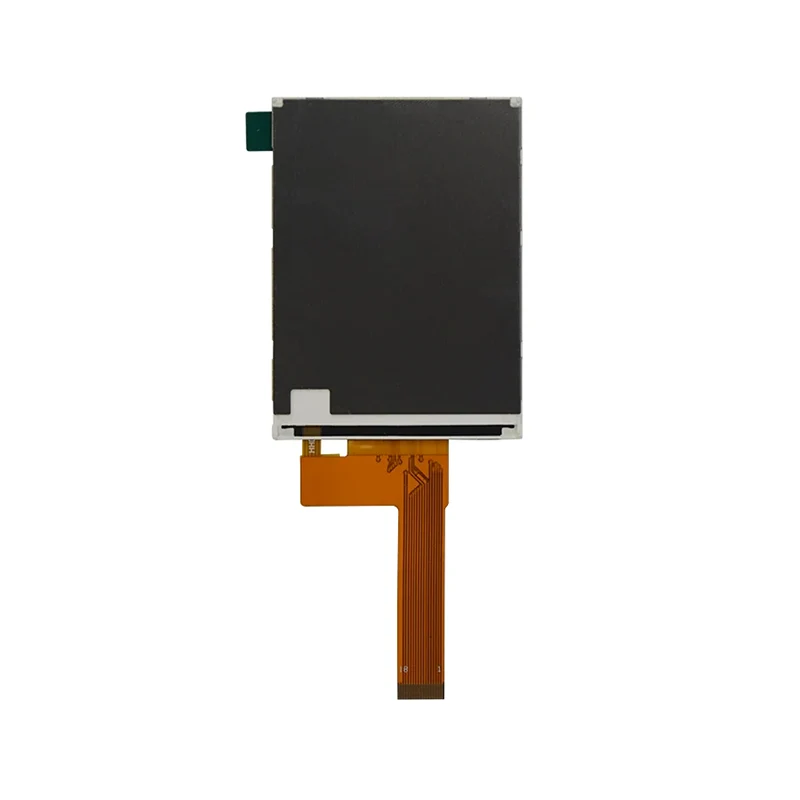

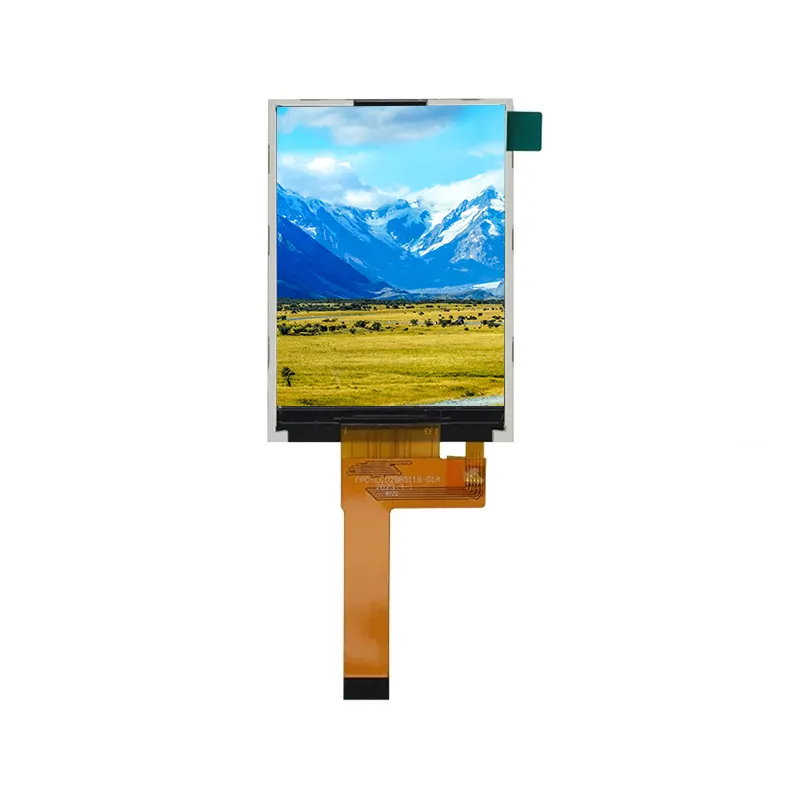

Mô-đun màn hình LCD TN TFT tiêu chuẩn đồ họa 2,7'

Mô-đun màn hình LCD TN TFT tiêu chuẩn đồ họa 2,7 inch chủ yếu được sử dụng trong màn hình LCD gia đình thông minh và công nghiệp. Chẳng hạn như:

1.Thiết bị đầu cuối cầm tay công nghiệp

Thiết bị cầm tay công nghiệp: Màn hình LCD tùy chỉnh cho máy quét PDA/mã vạch

Màn hình LCD bền bỉ | Hoàn hảo cho máy dò công nghiệp và thiết bị đầu cuối dữ liệu

Màn hình LCD nâng cao dành cho máy quét hàng tồn kho & máy in di động

Màn hình chất lượng cao – Được thiết kế cho các thiết bị cầm tay công nghiệp

2.Nhà thông minh

Bảng Điều Khiển Nhà Thông Minh | Giải pháp LCD nâng cao tùy chỉnh

Màn hình LCD bền cho máy pha cà phê, robot hút bụi & lò nướng

Màn hình Nhà thông minh – Chất lượng cao & Phù hợp tùy chỉnh

Chi tiết

Thông số kỹ thuật mô-đun màn hình LCD TN TFT tiêu chuẩn đồ họa 2,7 'của Tianfu

Trải nghiệm ứng dụng trong thế giới thực từ Tianfu: Góc nhìn từ nhà sản xuất thiết bị đầu cuối dữ liệu di động

"Khi phát triển PDA công nghiệp thế hệ mới, Mô-đun màn hình LCD TN TFT tiêu chuẩn đồ họa 2,7" này đã trở thành lựa chọn tối ưu của chúng tôi. Đèn nền có độ sáng cao (chúng tôi đã tùy chỉnh phiên bản 500 cd/m2) và xử lý chống chói đã giải quyết hoàn toàn vấn đề khó nhận dạng nội dung màn hình dưới ánh sáng mạnh ngoài trời."

“Tỷ lệ màn hình rộng 960×240 tương thích cao với logic tương tác của thiết bị đầu cuối dữ liệu di động: không gian ngang đủ để hiển thị đầy đủ mã vạch và số vận đơn, trong khi bố cục dọc hoàn toàn phù hợp với thiết kế giao diện người dùng cổ điển của ‘khu vực hiển thị thông tin + các nút cố định phía dưới’, cho phép vận hành hiệu quả trong một không gian nhỏ gọn.”

"Tính năng tiêu thụ điện năng thấp của giao diện SPI trực tiếp cải thiện tuổi thọ pin của thiết bị đầu cuối. Với mức tiêu thụ năng lượng logic chỉ 8mA cho mô-đun, kết hợp với chiến lược kiểm soát phân loại đèn nền do chúng tôi tự phát triển, tuổi thọ pin tổng thể của thiết bị đã tăng khoảng 18% trong các tình huống hoạt động quét liên tục."

“Độ ổn định ở nhiệt độ rộng (-20°C đến +70°C) và độ tin cậy cơ học của mô-đun đã vượt qua các thử nghiệm nghiêm ngặt của chúng tôi, bao gồm chu trình nhiệt độ cao-thấp và thử nghiệm thả rơi từ độ cao 1,2 mét, đáp ứng đầy đủ các yêu cầu về độ bền trong môi trường công nghiệp.”

Tối ưu hóa và hỗ trợ có mục tiêu

Chúng tôi cung cấp các giải pháp nâng cao cho các ứng dụng như vậy:

Các tính năng độc quyền: Trình điều khiển đèn nền nâng cao (hỗ trợ làm mờ/đánh thức nhanh bằng chế độ điều chỉnh độ sáng bằng tín hiệu điều khiển từ xa), cảm ứng bằng găng tay, thiết kế chống nhiễu và bộ chế độ tiết kiệm năng lượng.

Tùy chỉnh ngành: Các phiên bản tùy chỉnh được tối ưu hóa cho các tình huống như hậu cần chuyển phát nhanh, kho chuỗi lạnh và kiểm tra ngoài trời đều có sẵn.

Hỗ trợ nhanh: Cung cấp các thiết kế tham chiếu tương thích với các công cụ quét chính thống, công cụ kiểm tra dây chuyền sản xuất và đảm bảo cung cấp dài hạn.

Phản hồi của khách hàng

"Trong 18 tháng qua, chúng tôi đã sử dụng tổng cộng hơn 35.000 đơn vị mô-đun này trong ba sản phẩm đầu cuối của mình. Điều làm chúng tôi hài lòng nhất là tính nhất quán tuyệt vời của lô và phản hồi hỗ trợ kỹ thuật cực nhanh, mang lại sự đảm bảo chắc chắn cho hoạt động sản xuất quy mô lớn và bảo trì sau bán hàng của chúng tôi. Tianfu là một nhà máy LCD đáng tin cậy và có thể tùy chỉnh, chúng tôi luôn tin tưởng họ."

Ứng dụng mô-đun màn hình LCD Tianfu 2.7 '

Thời gian dẫn đầu Tianfu

Câu hỏi thường gặp

Q1: Làm thế nào để chọn giữa giao diện SPI và RGB?

A: Hai giao diện đáp ứng các yêu cầu ứng dụng khác nhau:

Giao diện SPI có số lượng chân cắm nhỏ (thường là 3–4 dòng dữ liệu), lý tưởng cho các tình huống trong đó tài nguyên chân cắm MCU bị hạn chế và yêu cầu tốc độ làm mới thấp, chẳng hạn như hiển thị hình ảnh tĩnh hoặc cập nhật dữ liệu chậm.

Giao diện RGB cho phép truyền dữ liệu song song với tốc độ làm mới cao hơn, phù hợp để hiển thị nội dung động, video hoặc đồ họa thay đổi nhanh chóng nhưng đòi hỏi nhiều tài nguyên pin hơn.

Câu hỏi 2: Tại sao đèn nền yêu cầu điện áp tương đối cao 8,7–10,2V?

Trả lời: Mô-đun này sử dụng thiết kế đèn nền với nhiều đèn LED được kết nối song song. Yêu cầu điện áp tương đối cao thường có nghĩa là đèn nền bao gồm nhiều đèn LED được mắc nối tiếp, có thể cung cấp đủ độ sáng đồng đều. Trong sử dụng thực tế cần có mạch điều khiển đèn nền chuyên dụng; nó không thể được kết nối trực tiếp với nguồn điện logic 3,3V.

Câu hỏi 3: Phạm vi nhiệt độ hoạt động của mô-đun có đáp ứng các yêu cầu ứng dụng công nghiệp không?

Đ: Vâng. Phạm vi nhiệt độ hoạt động từ -20°C đến +70°C đáp ứng yêu cầu của hầu hết các môi trường công nghiệp. Đối với những môi trường khắc nghiệt hơn (chẳng hạn như xưởng có nhiệt độ cao hoặc lạnh khắc nghiệt ngoài trời), chúng tôi có thể cung cấp phiên bản nhiệt độ rộng (yêu cầu tùy chỉnh) đáp ứng các yêu cầu đặc biệt từ -40°C đến +85°C.

Câu hỏi 4: Phạm vi nhiệt độ hoạt động của mô-đun có đáp ứng các yêu cầu ứng dụng công nghiệp không?

Đ: Vâng. Phạm vi nhiệt độ hoạt động từ -20°C đến +70°C đáp ứng yêu cầu của hầu hết các môi trường công nghiệp. Đối với những môi trường khắc nghiệt hơn (chẳng hạn như xưởng có nhiệt độ cao hoặc lạnh khắc nghiệt ngoài trời), chúng tôi có thể cung cấp phiên bản nhiệt độ rộng (yêu cầu tùy chỉnh) đáp ứng các yêu cầu đặc biệt từ -40°C đến +85°C.

Câu 5: Làm thế nào để điều khiển màn hình hiển thị này? Những mạch ngoại vi nào là cần thiết?

A: Một hệ thống cơ bản yêu cầu:

Nguồn điện logic 3,3V (độ chính xác ±5%)

Mạch điều khiển đèn nền 8–10V (dòng điện không đổi 15–25mA)

MCU hoặc bộ điều khiển hiển thị (hỗ trợ giao diện SPI hoặc RGB)

Tùy chọn: Bộ điều khiển màn hình cảm ứng (dành cho phiên bản hỗ trợ cảm ứng)

Chúng tôi cung cấp sơ đồ mạch thiết kế tham khảo đầy đủ và mã mẫu trình điều khiển (các nền tảng hỗ trợ như STM32, ESP32 và Arduino).

Câu hỏi 6: Màn hình hiển thị này hỗ trợ những khía cạnh tùy chỉnh nào?

Trả lời: Chúng tôi cung cấp các dịch vụ tùy chỉnh mô-đun hàng đầu trong ngành, với các tùy chọn tùy chỉnh chính bao gồm:

Tùy chỉnh giao diện và mã pin

Điều chỉnh vị trí đầu nối FPC và thứ tự chân để phù hợp với bố cục PCB của bạn

Tùy chỉnh bộ lệnh giao diện SPI để phù hợp với chip điều khiển chính của bạn

Thêm giao diện I2C cho màn hình cảm ứng hoặc cảm biến ánh sáng xung quanh

Điều chỉnh hiệu suất quang học

Thay thế vật liệu tinh thể lỏng với các góc nhìn khác nhau (IPS/FFS/TN)

Điều chỉnh độ sáng đèn nền (phạm vi tùy chọn: 150–800 cd/m2)

Sửa đổi góc phân cực (0°/90°/180°/270°)

Thêm các phương pháp xử lý bề mặt như chống chói và chống vân tay

Thích ứng kết cấu cơ khí

Điều chỉnh độ dày mô-đun tổng thể (độ dày tối thiểu lên tới 1,8mm)

Sửa đổi chiều dài FPC và hướng thoát cáp

Thêm hoặc giảm vị trí lỗ lắp

Thiết kế khung thích ứng cho các yêu cầu niêm phong cụ thể

Khả năng thích ứng môi trường đặc biệt

Phiên bản nhiệt độ rộng (-40°C đến +85°C)

Phiên bản độ sáng cao cho khả năng hiển thị ngoài trời

Thiết kế gia cố chống rung
