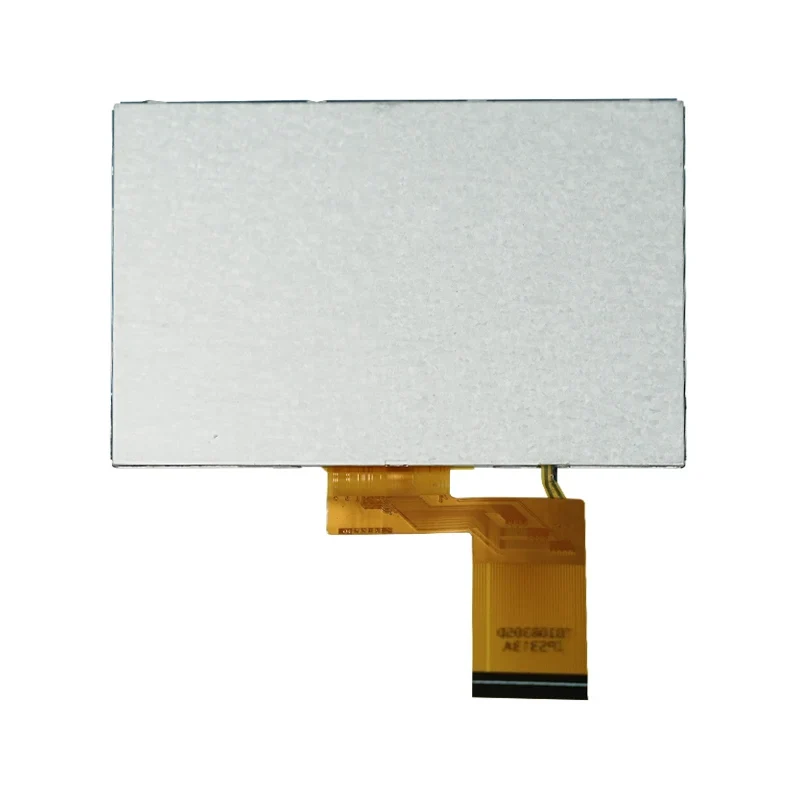

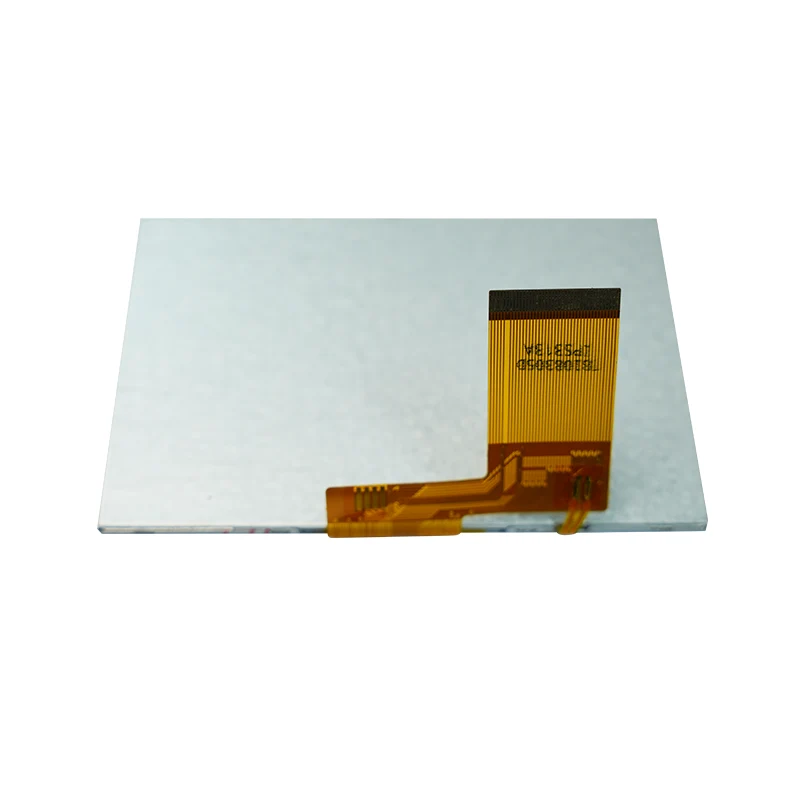

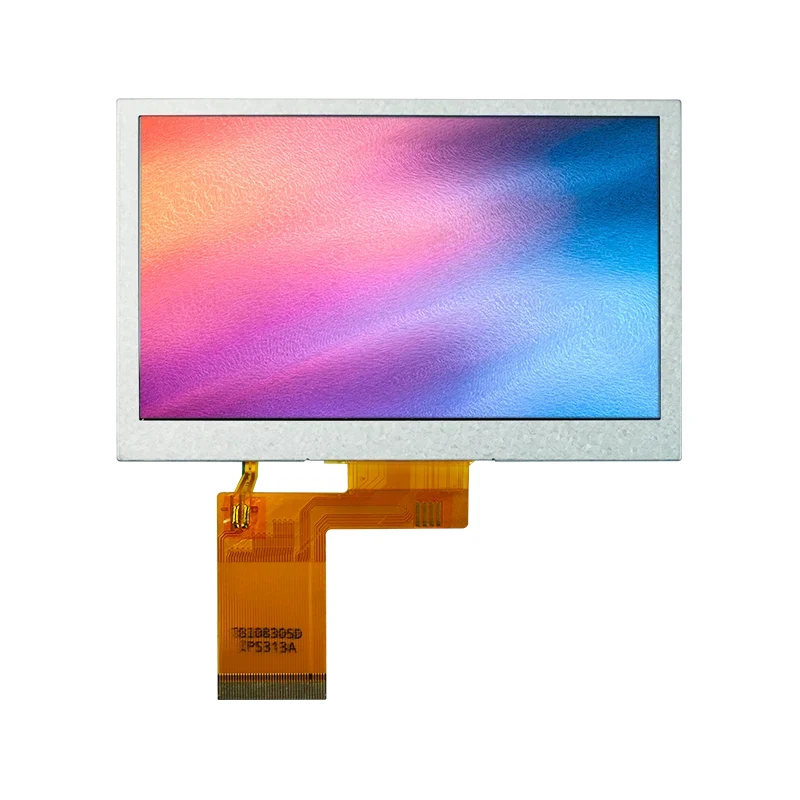

Mô-đun màn hình LCD IPS TFT giao diện 4.3' RGB

Khả năng cốt lõi:

• Hiển thị hình ảnh động, văn bản và giao diện đồ họa người dùng (GUI)

• Hỗ trợ độ phân giải 480×272, đảm bảo nội dung rõ ràng, dễ đọc

• Kết nối trực tiếp với chip điều khiển chính qua giao diện RGB, đơn giản hóa việc tích hợp hệ thống

• Đèn nền có độ sáng cao (giá trị điển hình 620 cd/m2) đảm bảo khả năng hiển thị trong môi trường ánh sáng mạnh

• Thiết kế tiết kiệm năng lượng giúp kéo dài tuổi thọ pin của thiết bị

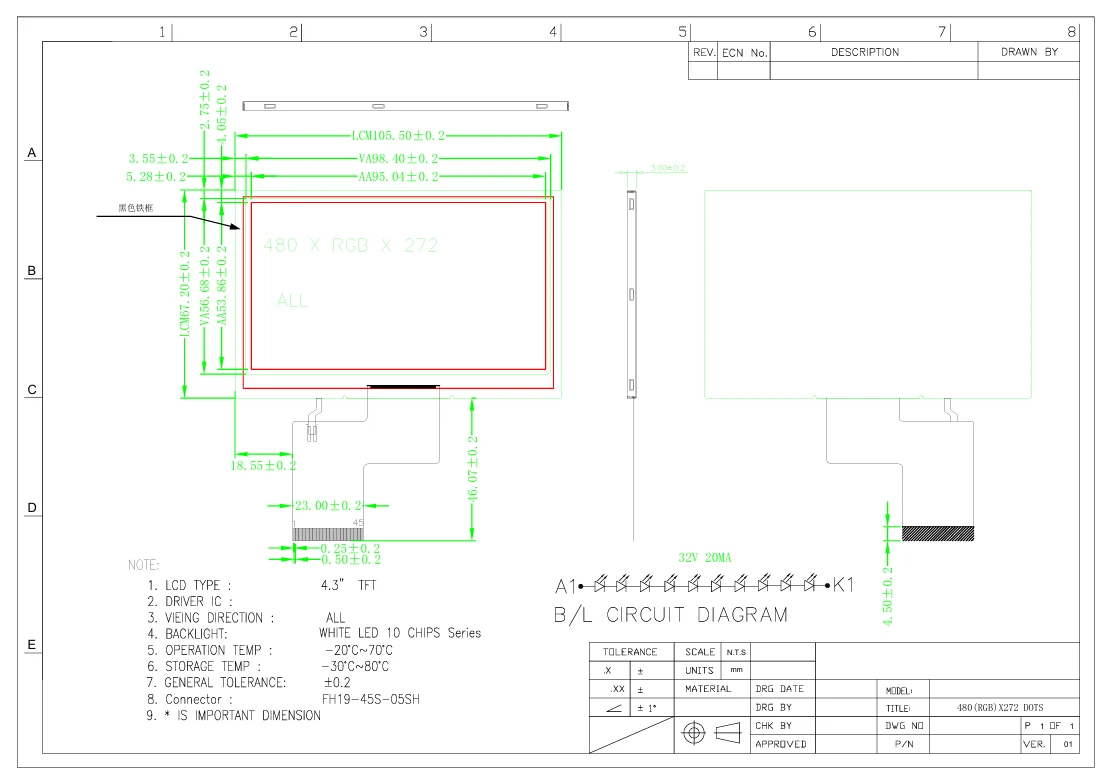

Thông số kỹ thuật Mô-đun màn hình LCD IPS TFT 4.3 'Giao diện RGB tùy chỉnh của Tianfu

Chi tiết mô-đun màn hình LCD IPS TFT 4.3' giao diện RGB tùy chỉnh của Tianfu

Mô-đun màn hình LCD IPS TFT giao diện 4,3 inch RGB này được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ kích thước nhỏ gọn, độ sáng cao và độ chắc chắn.

Dưới đây là một số kịch bản ứng dụng điển hình và ví dụ trường hợp:

Hệ thống điều khiển và tự động hóa công nghiệp

• Trường hợp: Được sử dụng trong các thiết bị đầu cuối giám sát dây chuyền sản xuất của nhà máy để hiển thị dữ liệu sản xuất và trạng thái thiết bị theo thời gian thực. Trong điều kiện ánh sáng xung quanh mạnh, đèn nền có độ sáng cao đảm bảo người vận hành có thể đọc thông tin rõ ràng.

• Ưu điểm: Hoạt động ở nhiệt độ rộng (-10°C~60°C) phù hợp với môi trường nhà xưởng; thời gian phản hồi nhanh (40ms) hỗ trợ cập nhật động.

Thiết bị y tế

• Trường hợp: Được tích hợp vào các thiết bị chẩn đoán y tế cầm tay như máy đo đường huyết hoặc máy điện tâm đồ (ECG) để hiển thị dữ liệu bệnh nhân và kết quả đồ họa.

• Ưu điểm: Tỷ lệ tương phản cao (1000:1) giúp hình ảnh rõ nét hơn giúp nhân viên y tế đưa ra những phán đoán chính xác; tiêu thụ điện năng thấp kéo dài thời gian chạy thiết bị.

Điện tử tiêu dùng

• Case: Ứng dụng trong bảng điều khiển nhà thông minh để hiển thị các giao diện nhiệt độ, độ ẩm, điều khiển thiết bị.

• Ưu điểm: Giao diện RGB hỗ trợ màu sắc phong phú giúp nâng cao khả năng tương tác của người dùng; khoảng cách pixel nhỏ (0,198mm) mang lại chất lượng hình ảnh đẹp.

Hệ thống ô tô và vận tải

• Trường hợp: Được sử dụng trong hệ thống thông tin giải trí trên xe hoặc màn hình ở hàng ghế sau để trình bày nội dung điều hướng và đa phương tiện.

• Ưu điểm: Thiết kế chống rung (dựa trên cấu trúc TFT chắc chắn) giúp điều chỉnh độ rung của xe; chế độ màu đen thông thường làm giảm độ chói trong môi trường tối.

Giáo dục và phát triển nhúng

• Trường hợp: Được sử dụng bởi sinh viên và kỹ sư để tạo mẫu, chẳng hạn như giao diện điều khiển robot hoặc màn hình thiết bị IoT.

• Ưu điểm: Giao diện đơn giản (CLK, HSYNC, v.v.) dễ dàng kết nối với các bộ vi điều khiển thông dụng (ví dụ: STM32, Raspberry Pi).

• Ứng dụng mở rộng: Thiết bị đầu cuối POS, màn hình giám sát an ninh, bảng điều khiển thông minh, v.v.

Chúng tôi đã thu thập phản hồi từ người dùng sản xuất trong nhiều ngành khác nhau để đánh giá toàn diện hiệu suất thực tế của mô-đun hiển thị này. Xin lưu ý rằng trải nghiệm dựa trên thông số kỹ thuật và ứng dụng điển hình và có thể thay đổi tùy theo môi trường sử dụng cụ thể.

Hiệu suất hình ảnh

• Độ sáng & Khả năng đọc: Người dùng báo cáo rằng đèn nền 620 cd/m2 đủ sáng cho môi trường ngoài trời hoặc trong nhà có ánh sáng rực rỡ, đảm bảo hiển thị rõ ràng nội dung. Tỷ lệ tương phản điển hình 1000:1 làm sâu sắc thêm màu đen và làm sáng màu trắng, nâng cao trải nghiệm hình ảnh tổng thể.

• Hiệu suất màu sắc: Với gam màu bao phủ 40%~50% (CIE1931), khả năng tái tạo màu sắc trung thực, phù hợp để hiển thị biểu đồ và hình ảnh. Tuy nhiên, gam màu có thể bị hạn chế đối với các ứng dụng thiết kế đồ họa chuyên nghiệp.

• Thời gian phản hồi: Thời gian phản hồi điển hình là 40 mili giây là đủ cho hầu hết nội dung tĩnh và động. Mặc dù hiện tượng nhòe chuyển động nhẹ có thể xảy ra khi phát lại video nhanh nhưng nó rất phù hợp cho các tình huống điều khiển công nghiệp và chơi game tốc độ không cao.

Tích hợp và dễ sử dụng

• Khả năng tương thích giao diện: Giao diện RGB 24-bit được hỗ trợ rộng rãi, người dùng cho biết khả năng tích hợp đơn giản với dòng ARM Cortex-M hoặc hệ thống Linux. Các tín hiệu điều khiển (như DEN, DISP) đơn giản hóa việc cấu hình thời gian.

• Quản lý nguồn điện: Dải điện áp đầu vào rộng (VCC 2,65~3,3V) cho phép cấp nguồn linh hoạt, giảm nhu cầu điều chỉnh bên ngoài. Mức tiêu thụ điện năng đo được tương đối thấp, góp phần tiết kiệm năng lượng.

• Kích thước & Cách lắp đặt: Thiết kế 4,3 inch nhỏ gọn rất phù hợp với các thiết bị có không gian hạn chế. Vùng hiển thị hoạt động 95,04mm × 53,86mm tối ưu hóa tỷ lệ màn hình trên thân máy.

Khả năng thích ứng môi trường

• Hiệu suất nhiệt độ: Nó hoạt động ổn định trong phạm vi -10°C~60°C và người dùng xác nhận không có bất thường nào về màn hình khi sử dụng trên thiết bị ngoài trời. Phạm vi nhiệt độ bảo quản từ -20°C~70°C đảm bảo an toàn trong quá trình vận chuyển và bảo quản.

• Độ bền: Bảng điều khiển TFT và IC điều khiển SC7283 cung cấp khả năng vận hành đáng tin cậy, không có lỗi nào được báo cáo trong môi trường rung động công nghiệp.

• Tóm tắt đánh giá của khách hàng: "Màn hình này mang lại giá trị cao so với số tiền bỏ ra, độ sáng vừa đủ và khả năng tích hợp đơn giản. Nó hoàn toàn phù hợp với yêu cầu của chúng tôi đối với dự án hiển thị trên xe của chúng tôi. Thời gian phản hồi có thể chấp nhận được và phản hồi của dịch vụ sau bán hàng cũng nhanh."
