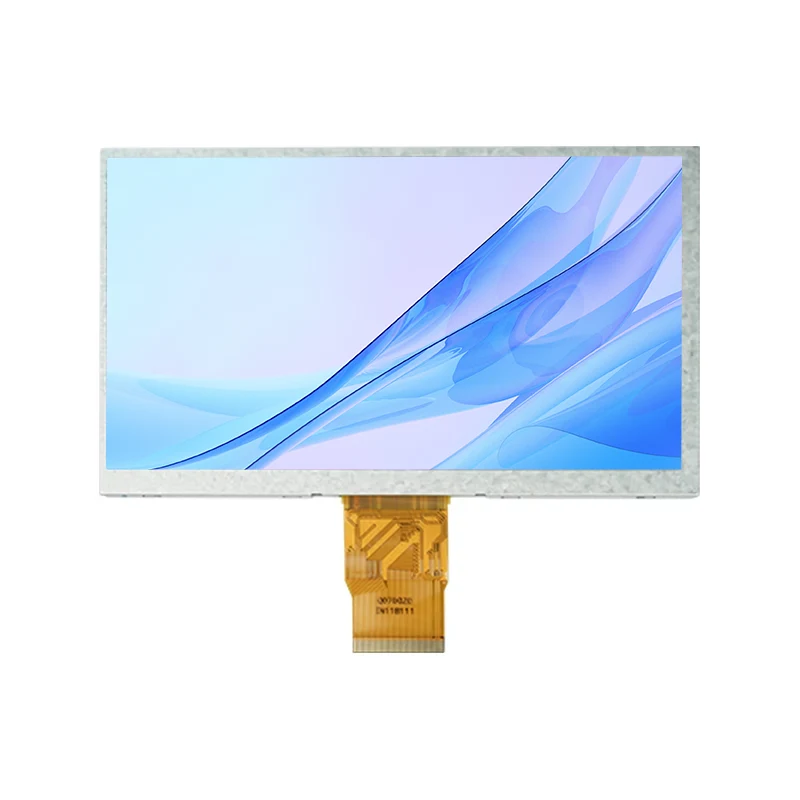

7.0 'Xem mẫu Màu sắc LCD màu miễn phí

Thông số kỹ thuật cốt lõi

Kích thước hiển thị

IPS TFT-LCD 7.0 inch

Nghị quyết

1024 × RGB × 600 (WVGA)

Pixel sân

0.1506 (h) × 0,1432 (v) mm

Khu vực hoạt động

154,21 (h) × 85,92 (v) mm

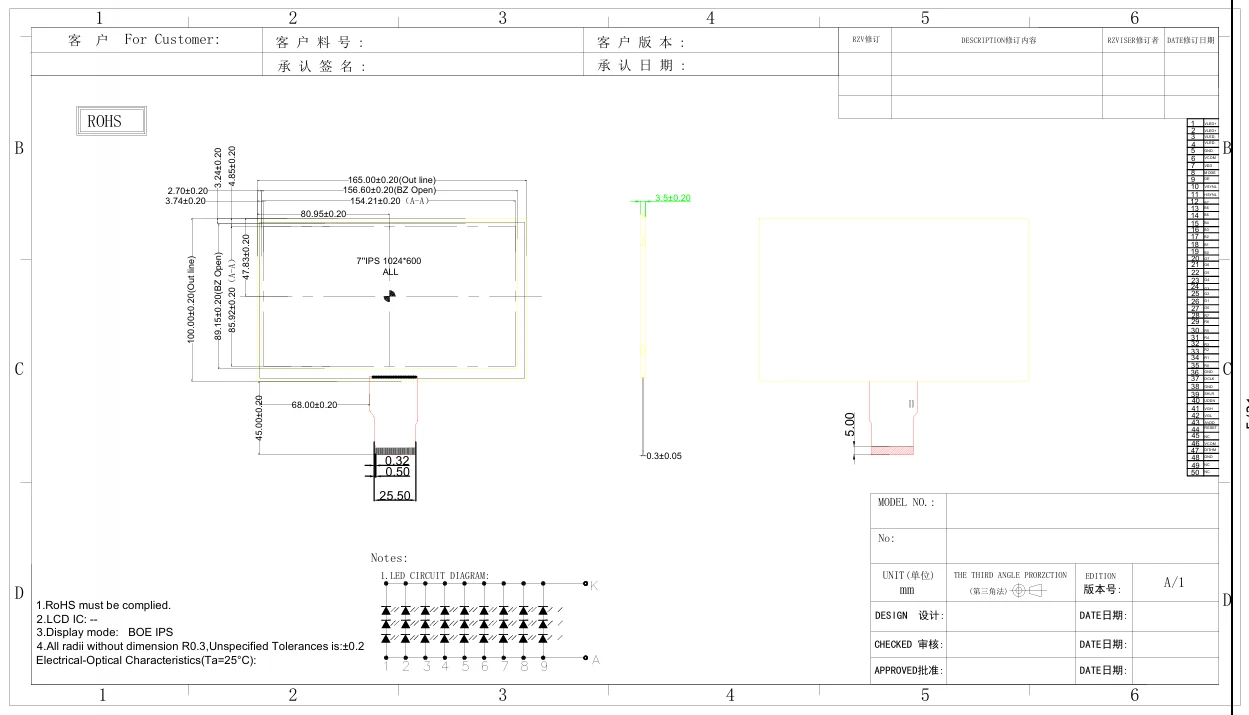

Kích thước phác thảo

165 (w) × 100 (h) × 3,5 (d) mm

Chế độ hiển thị

Thông thường màu đen (công nghệ IPS)

Giao diện

TTL song song RGB (50 chân FPC)

Xử lý bề mặt

Chống ánh sáng (lớp phủ cứng 2H/3H)

Đặc điểm điện

Điện áp cung cấp kỹ thuật số (VDD)

3.3V (3.0

Điện áp cung cấp tương tự (AVDD)

9,6V (9,4-9,8V)

Điện áp cổng TFT (VGH/VGL)

18V (17 trận19V) / -6V (-7,-5V)

Tiêu thụ hiện tại (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Đèn nền điện áp/dòng điện

9,6V (8.4 Từ10.6V) / 180mA (27 đèn LED)

Nhiệt độ hoạt động

-20 ° C đến +70 ° C.

Nhiệt độ lưu trữ

-30 ° C đến +80 ° C.

Đặc điểm quang học

Độ chói (typ.)

450 cd/m2 (điểm trung tâm)

Tỷ lệ tương phản (typ.)

800: 1 (góc nhìn 0 °)

Thời gian phản hồi (TYP.)

25ms (tăng + mùa thu)

Góc xem (H/V)

80 °/80 ° (CR> 10)

Gam màu (NTSC)

50%

Màu sắc (màu trắng)

X: 0,230 bóng0.330, y: 0,260

Giao diện & Kiểm soát

Loại kết nối

Hirose FH12A-50S-0,55H (50 chân FPC)

Đầu vào dữ liệu

RGB 8 bit (độ sâu màu 24 bit)

Chế độ đồng bộ hóa

Chế độ DE (mặc định) / HS / VS

Kiểm soát hướng quét

L/R (Shift bên trái/phải)/Updn (quét lên/xuống)

Hỗ trợ sắc nét

Độ phân giải 8 bit (h) hoặc 6 bit (l)
