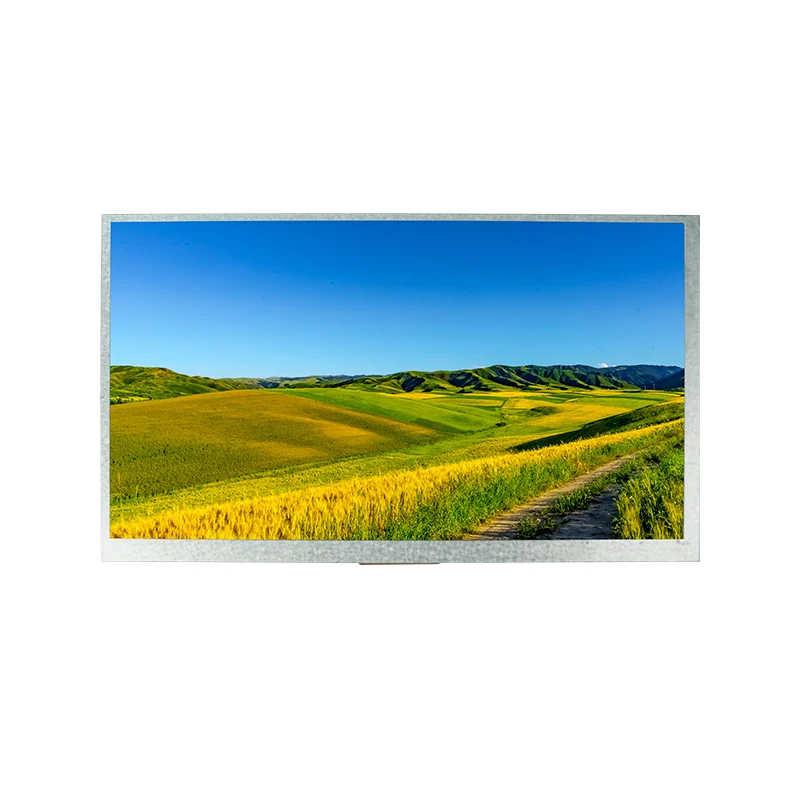

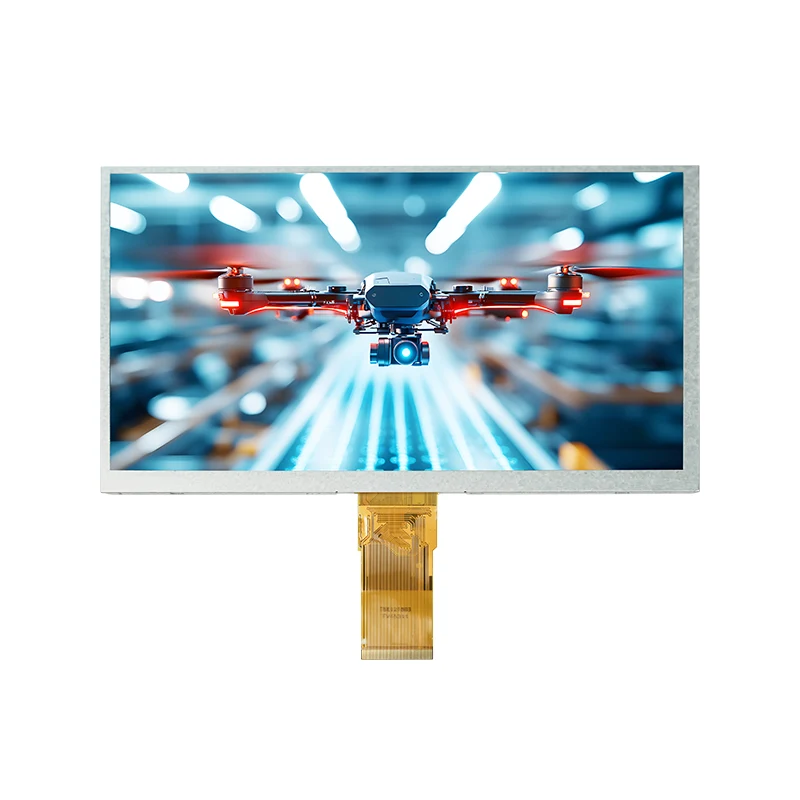

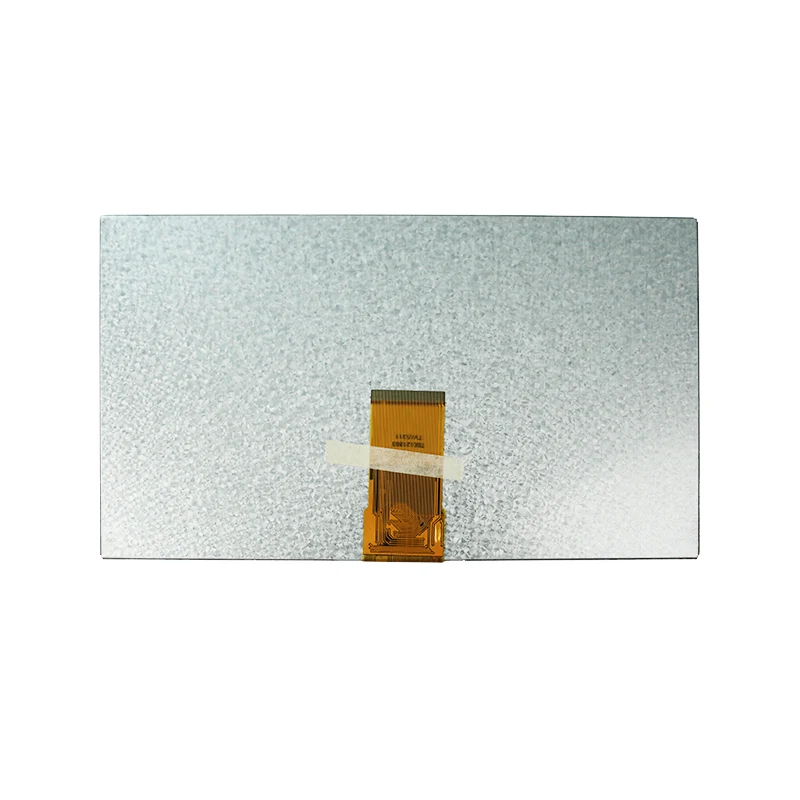

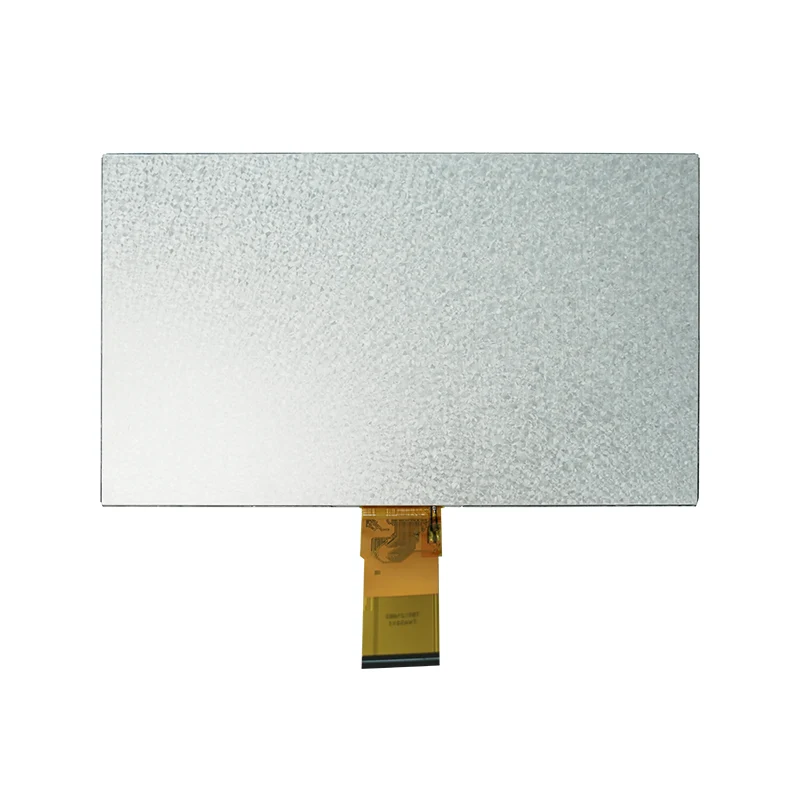

Mô -đun hiển thị LCD LCD 9.0 'HMI Square

Thông số kỹ thuật cốt lõi

Kích thước hiển thị

9.0 inch A-SI TFT-LCD (Transmissive)

Nghị quyết

800 (RGB) × 480 pixel (dây chuyền RGB)

Chế độ hiển thị

TN trắng bình thường, hướng xem 6 giờ

Giao diện

RGB song song 24 bit (giao diện MPU)

Điện áp cung cấp điện

Kỹ thuật số: 2.8 Ném3.3 V (DVDD)
Analog: 9.4 Từ9.8 V (AVDD)
Điện áp cổng: VGH = 17 trận19 V, VGL = -6.6 ~ -5,4 V

Đèn nền

Đèn LED trắng × 18 (Tổng dòng điện: 120 mA)

Xếp hạng tối đa tuyệt đối

Nhiệt độ hoạt động

-20.0 ~ 70.0

Nhiệt độ lưu trữ

-30.0 ~ 80.0

Đặc điểm điện

Điện áp cung cấp kỹ thuật số (DVDD)

3.0 V (phút) / 3.3 V (loại) / 3.6 V (tối đa)

Điện áp cung cấp tương tự (AVDD)

9.4 V (phút) / 9.6 V (loại) / 9.8 V (tối đa)

Cổng trên điện áp (VGH)

17 V (phút) / 18 V (loại) / 19 V (tối đa)

Cổng điện áp (VGL)

-6.6 V (phút) / -6 V (loại) / -5.4 V (tối đa)

Tín hiệu lái điện cực chung (VCOM)

3.7 V (loại)

Thông số kỹ thuật đèn nền

LED Điện áp về phía trước

9.0 V (typ) / 9.9 V (tối đa)

LED trọn đời

20.000 giờ

LED LIMINANCE

≥3000 cd / m2

LCM LIMINANCE

120 cd / m2

Tham số thời gian (ngang)

Tần số DCLK

33,3 MHz (typ) / 50 MHz (tối đa)

Khu vực hiển thị ngang

800 dclk

Chiều rộng xung HS

1 dclk (min) / 48 dclk (loại)

HS trở lại hiên nhà

88 DCLK

HS hiên trước

40 DCLK

Sản phẩm tiêu chuẩn

Sản phẩm tùy chỉnh

Số lượng đặt hàng

Thời gian giao hàng

Loại tùy chỉnh

Thời gian giao hàng

1-30 PC

Ngay lập tức

B/L & FPC & TP

Trong vòng 5 tuần

31-100 PC

1 tuần

B/L & FPC & TP

Trong vòng 5 tuần

101-500 PC

Trong vòng 2 tuần

B/L & FPC & TP

Trong vòng 5 tuần

501-1000 PC

Trong vòng 3 tuần

B/L & FPC & TP

 Trong vòng 5 tuần

1001-5000 PC

Trong vòng 3 tuần

BL & FPC & TP

Trong vòng 6 tuần

Hơn 5000 PC

Trong vòng 4 tuần

BL & FPC & TP

Trong vòng 6 tuần
