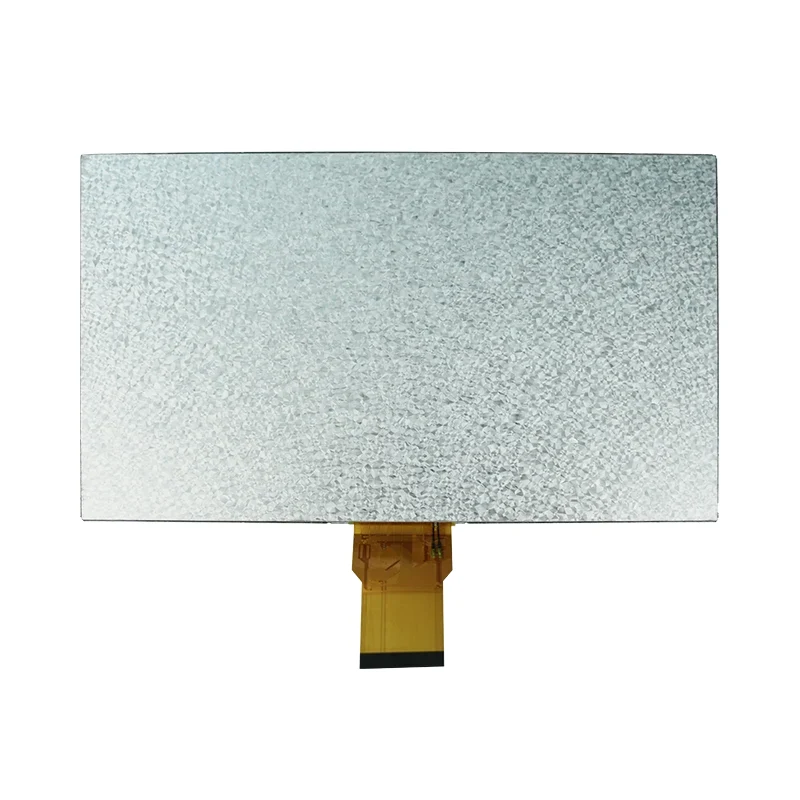

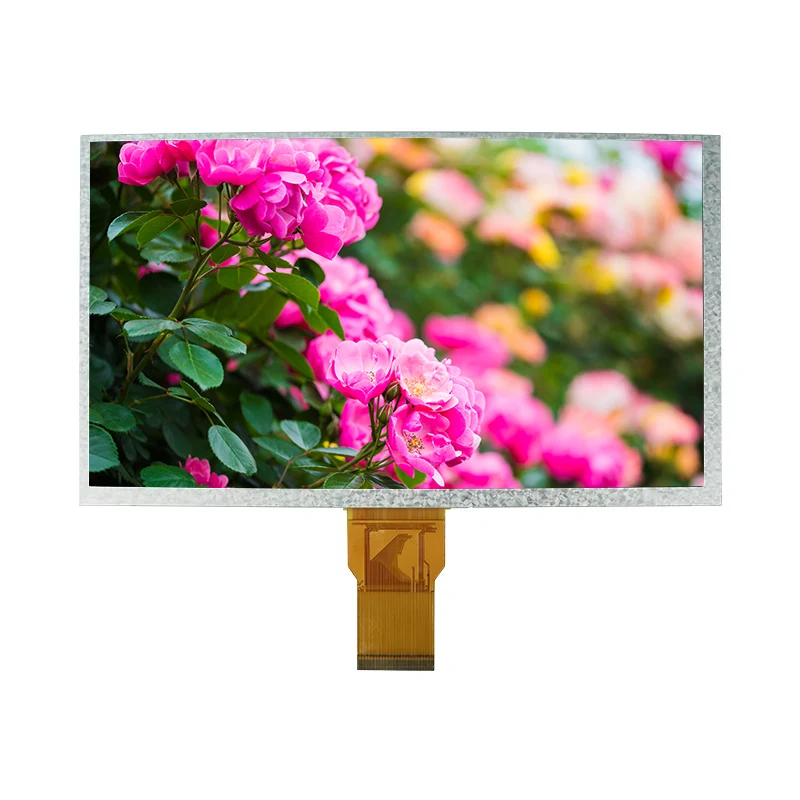

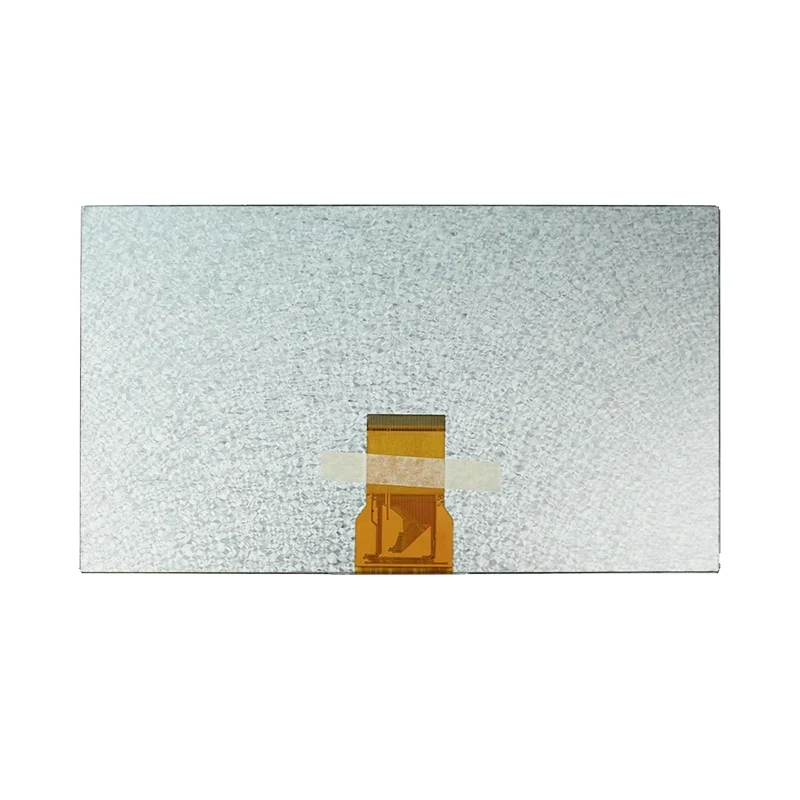

Mô-đun màn hình LCD HDMI TFT công nghiệp 9.0'

Ưu điểm chính – Tại sao mô-đun này phù hợp với thiết kế của bạn

📐Độ phân giải cao WVGA

Độ rõ nét 800×480 pixel với cách sắp xếp sọc RGB mang lại hình ảnh sắc nét và văn bản đẹp mắt cho giao diện HMI.

🔌Khả năng tương thích giao diện liền mạch

RGB song song 24-bit (giao diện MPU) hoạt động với hầu hết các bộ điều khiển công nghiệp và tiêu dùng, giúp giảm bớt nỗ lực phát triển.

❄️🔥Phạm vi nhiệt độ rộng

Hoạt động từ -10oC đến 60oC; lưu trữ xuống tới -20oC. Đáng tin cậy trong các sàn nhà máy không được kiểm soát hoặc các khu vực ngoài trời.

💡Đèn nền có tuổi thọ cao

Tuổi thọ đèn LED 20.000 giờ giúp giảm thiểu thời gian ngừng hoạt động và chi phí thay thế. Độ chói 120 cd/m2 mang lại khả năng đọc tuyệt vời.

⚙️RĂNG CƯACông nghệ & Kiểm soát nhấp nháy

Bao bì Chip-on-Glass đảm bảo độ nhỏ gọn, đồng thời VCOM (4,0–4,4V) có thể điều chỉnh cho phép bạn tinh chỉnh để giảm thiểu nhấp nháy.

🛠️Sẵn sàng tùy chỉnh

Đơn đặt hàng thử nghiệm lô nhỏ được chấp nhận. FPC, B/L, bảng điều khiển cảm ứng và chương trình cơ sở có thể tùy chỉnh để phù hợp với yêu cầu riêng của bạn.

Thông số kỹ thuật

Chi tiết

Ứng dụng & Câu chuyện thành công

Mô-đun LCD TFT vuông HMI 9,0" này đã được triển khai thành công trong nhiều ngành công nghiệp. Dưới đây là những trường hợp điển hình và ví dụ thực tế trong đó Tianfu Display đã giúp khách hàng đạt được mục tiêu của họ.

🏭Tự Động Hóa Công Nghiệp – Bảng Điều Khiển Máy CNC

Một nhà sản xuất máy móc ở Châu Âu cần một màn hình chắc chắn cho bảng điều khiển CNC của họ. Nhiệt độ hoạt động rộng (-10oC đến 60oC) và độ nén COG cho phép tích hợp liền mạch vào vỏ hiện tại của chúng. Kết quả: giảm 30% lỗi tại hiện trường và đơn giản hóa việc lắp ráp.

🏥Thiết bị y tế – Giao diện theo dõi bệnh nhân

Đối với một công ty khởi nghiệp về thiết bị y tế, chúng tôi đã cung cấp thiết kế đèn nền và FPC tùy chỉnh để phù hợp với màn hình di động của họ. Tỷ lệ tương phản 350:1 đảm bảo hiển thị dạng sóng rõ ràng ngay cả trong môi trường bệnh viện sáng sủa. Bảo hành 12 tháng đã giúp họ tự tin nộp hồ sơ theo quy định.

🏠Smart Home – Bảng điều khiển trung tâm

Một nhà tích hợp nhà thông minh đã chọn mô-đun này vì giao diện RGB 24 bit, cho phép hiển thị hình ảnh động mượt mà. VCOM có thể điều chỉnh giúp loại bỏ nhấp nháy ở độ sáng thấp, nâng cao khả năng sử dụng của người dùng

trải nghiệm khi sử dụng vào ban đêm.

📊Kiosk thương mại – Trạm bán vé ngoài trời

Với nhiệt độ bảo quản xuống tới -20oC, mô-đun này vẫn tồn tại trong điều kiện mùa đông ở các ki-ốt ngoài trời. Tuổi thọ đèn nền 20.000 giờ giúp giảm số lần bảo trì, giảm tổng chi phí sở hữu cho khách hàng.

Tùy chọn tùy chỉnh

• FPC (Mạch in linh hoạt):Sửa đổi sơ đồ chân, chiều dài hoặc hình dạng để phù hợp với đầu nối của bạn.
• Đèn nền (B/L):Điều chỉnh độ sáng, màu sắc hoặc bố cục đèn LED cho các yêu cầu chiếu sáng cụ thể.
• Bảng điều khiển cảm ứng: Thêmcảm ứng điện trở hoặc điện dung với lớp phủ tùy chỉnh.
• Phần mềm & Giao diện:Tải trước các trình tự khởi tạo hoặc thích ứng với thời gian MCU không chuẩn.
• Kính che & Liên kết quang học:Để tăng cường độ bền và độ rõ quang học.

Quy trình sản xuất và chất lượng của chúng tôi

1. Đánh giá thiết kế & kỹ thuật:Nhóm của chúng tôi làm việc với sơ đồ của bạn để xác minh tính tương thích và đề xuất tối ưu hóa.

2. Tạo nguyên mẫu (2–3 tuần):Mẫu lô nhỏ để xác nhận; điều chỉnh lặp đi lặp lại khi cần thiết.

3. Kiểm tra độ tin cậy:Mỗi lô đều trải qua các thử nghiệm về chu kỳ nhiệt độ, độ rung và độ lão hóa của đèn nền để đảm bảo đáp ứng các thông số kỹ thuật.

4. Sản xuất hàng loạt (3–6 tuần):Liên kết COG, lắp ráp FPC, tích hợp đèn nền và kiểm tra quang học.

Kiểm tra đi 5.100%:Kiểm tra điện, quang học và trực quan lần cuối. Hồ sơ truy xuất nguồn gốc lô được lưu giữ trong 5 năm.

Chúng tôi cũng cung cấp tài liệu đầy đủ bao gồm bảng dữ liệu, mã khởi tạo và báo cáo thử nghiệm - giúp các kỹ sư của bạn có thể tự tin tích hợp.
