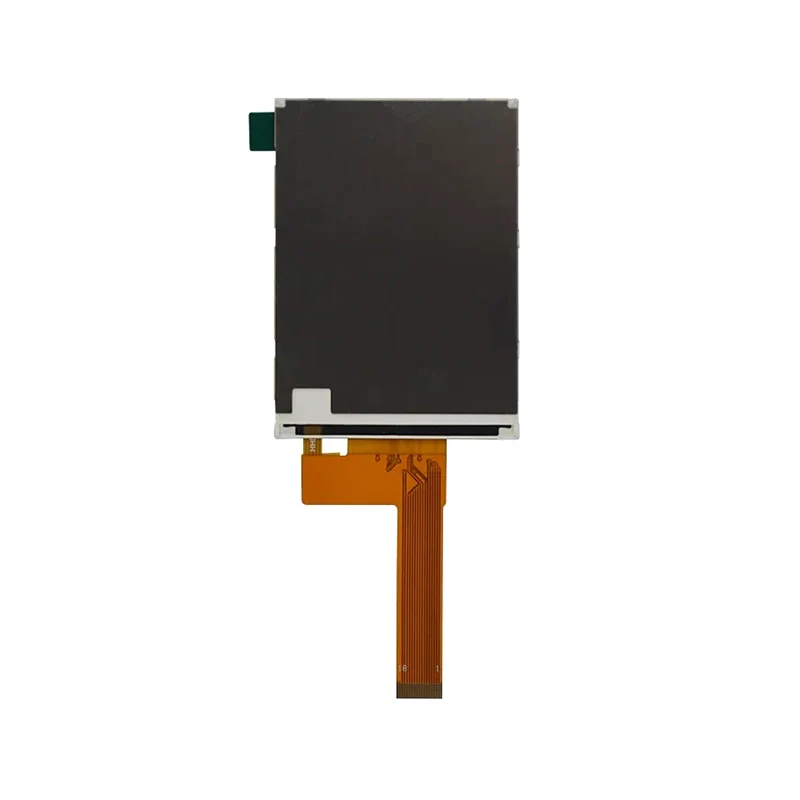

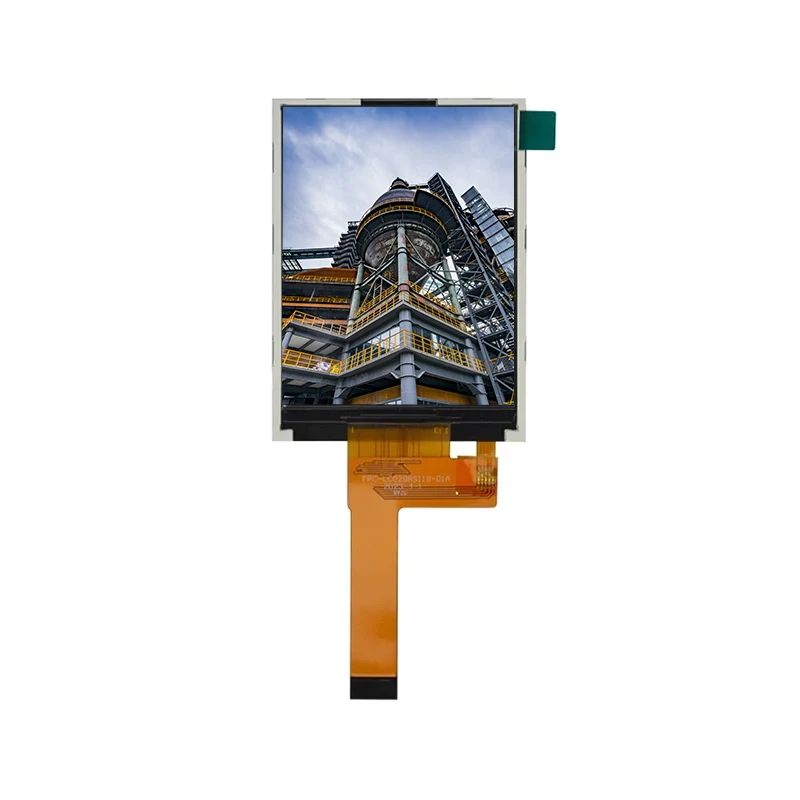

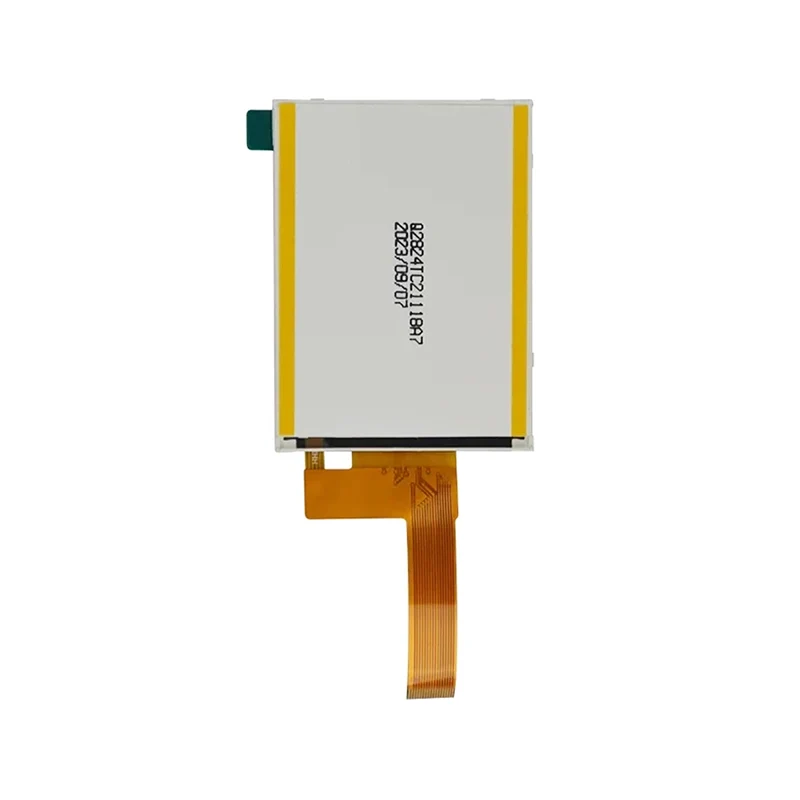

Mô -đun màn hình LCD TFT TFT tiêu chuẩn 2,8 '8 bit

Loại hiển thị

2.8 "TFT-LCD (thông thường là màu trắng, biến đổi)

Nghị quyết

240 × 320 pixel (Ma trận chấm đồ họa))

Khu vực hoạt động

43,20mm (W) × 57,60mm (h)

Trình điều khiển IC

ST7789V

Điện áp logic (VCC)

2.5

Điện áp đầu vào (Will/VIH)

Thấp: GNDTHER 0,2 × VCC / Cao: 0,8 × VCC, VC

Cấu hình đèn nền

4 Đèn LED trắng song song (80MA 3.2V)

Đèn nền sáng

250 Vang300 CD/m2 (Typ. 280 CD/m -m²)

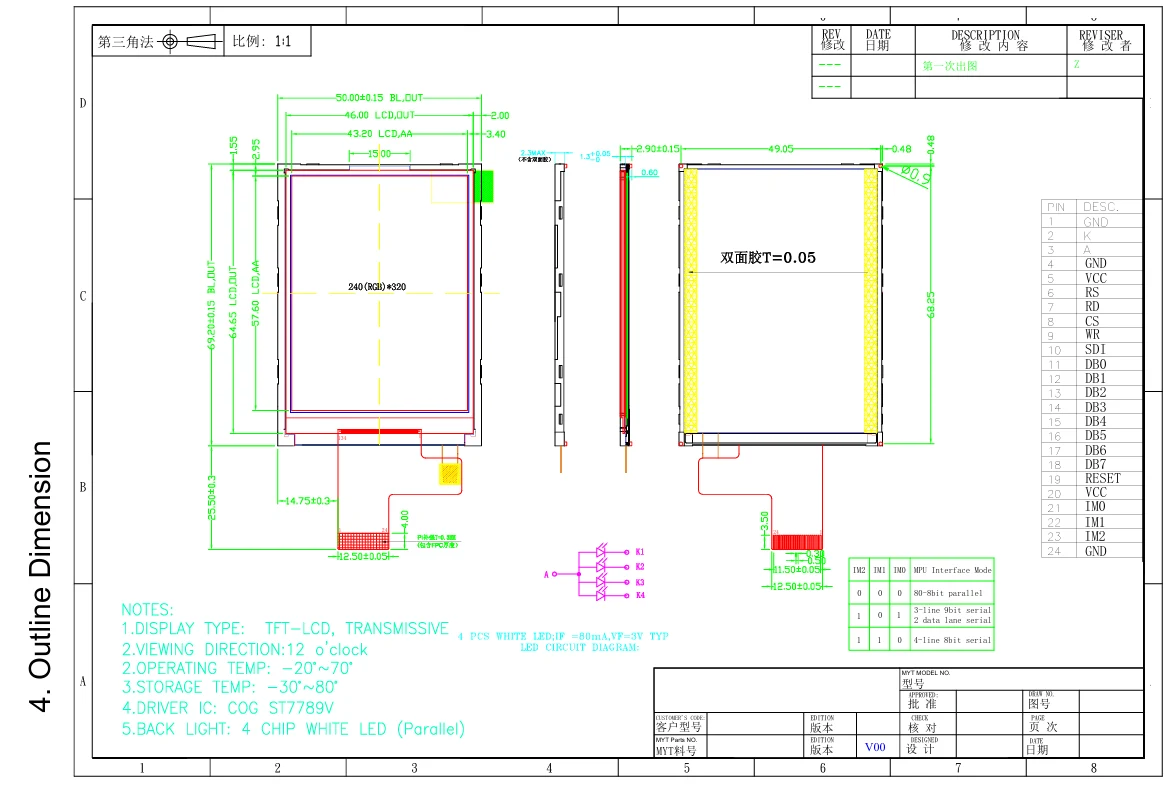

Kích thước phác thảo

50,0 mm (w) × 69,20mm (h) × 2,9mm (t)

Nhiệt độ hoạt động

-20 ° C đến +70 ° C (tối đa 90% rh)

Nhiệt độ lưu trữ

-30 ° C đến +80 ° C (tối đa 80% rh)

Tỷ lệ tương phản

500: 1 (điển hình)

Thời gian phản hồi

16ms (điển hình)

Xem góc

- Ngang: ± 45 ° (CR≥10)
- dọc (trên cùng/dưới): 50 °/20 ° (CR≥10)

Color Gamut (CIE 1931)

Trắng: (0.301x, 0,337y)
Màu đỏ: (0,621x, 0,332Y)
Màu xanh lá cây: (0,294x, 0,577y)
Màu xanh: (0.141x, 0.157y)

Truyền tải

6,4% (điển hình)

Loại giao diện

- song song MCU 8 bit (thời gian 8080)
-Sê-ri 9 bit 3 dòng
-Sê-ri 2-dữ liệu
-Sê-ri 4-bit 4 dòng

Sản phẩm tiêu chuẩn

Sản phẩm tùy chỉnh

Số lượng đặt hàng

Thời gian giao hàng

Loại tùy chỉnh

Thời gian giao hàng

1-30 PC

Ngay lập tức

Tổng quan

5-8 tuần

31-100 PC

1 tuần

FPC

4 tuần

101-500 PC

1-2 tuần

CTP

6 tuần

501-1000 PC

2-5 tuần

B/l

6 tuần

1001-5000 PC

4-5 tuần

Bảng điều khiển

8 tuần

Hơn 5000 PC

5-7 tuần

Bảng điều khiển LCD

16 tuần
