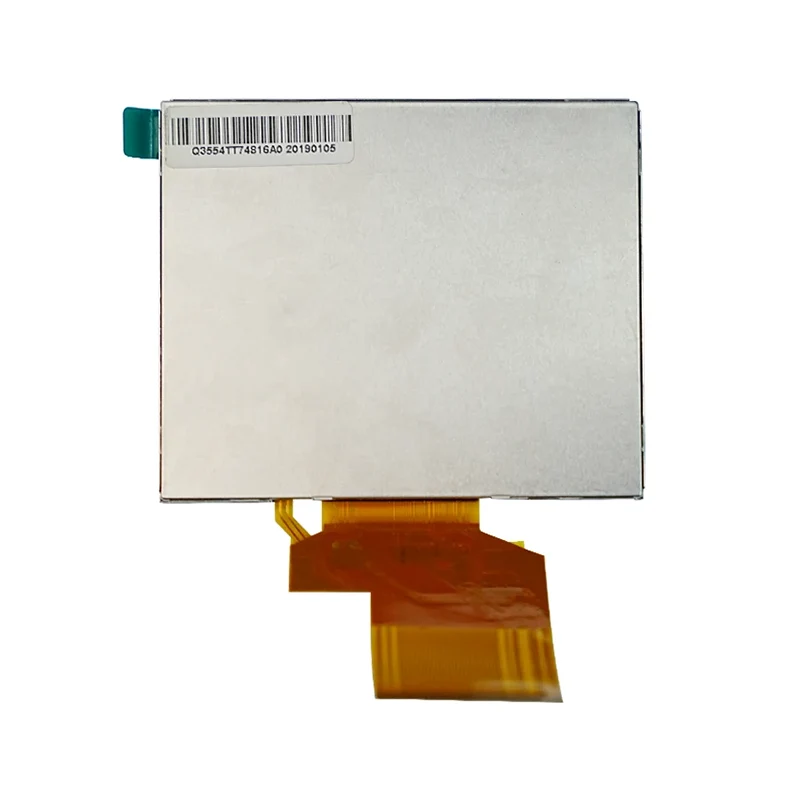

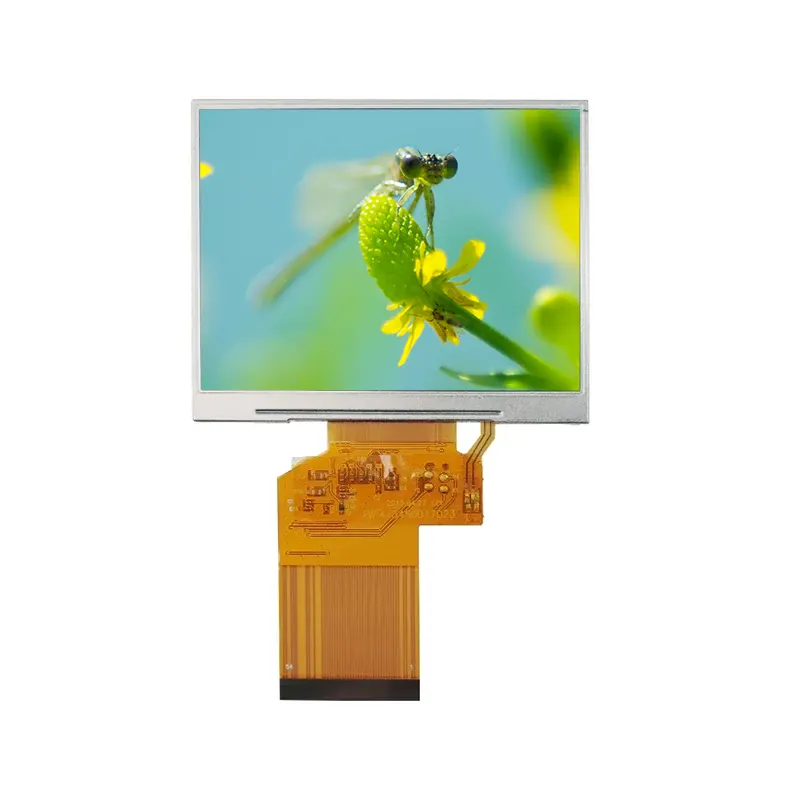

Mô-đun màn hình LCD TN TFT tiêu chuẩn công nghiệp 3,5'

Tianfu, nhà sản xuất LCD Trung Quốc chuyên về màn hình chất lượng cao, tiết kiệm chi phí và có thể tùy chỉnh, cung cấp Mô-đun màn hình LCD TN TFT tiêu chuẩn công nghiệp 3,5 inch. Được thiết kế cho các môi trường khắc nghiệt, mô-đun này có độ phân giải 320×RGB×240, 16,7 triệu màu và IC điều khiển HX8238D, hỗ trợ các giao diện linh hoạt (RGB 24-bit, Serial RGB, CCIR601/656) để tích hợp liền mạch vào các hệ thống công nghiệp. Các thông số kỹ thuật chính bao gồm khả năng thích ứng với nhiệt độ cấp công nghiệp (hoạt động -20°C ~ +70°C, bảo quản -30°C ~ +80°C), đèn nền 6 đèn LED, tỷ lệ tương phản 350:1 và kích thước nhỏ gọn (76,90×63,9×3,26 mm).

Đặc điểm kỹ thuật

Chi tiết mô-đun màn hình LCD Tianfu 3,5'

Cho dù được sử dụng trong giao diện người-máy (HMI), đồng hồ hiển thị trạng thái, màn hình thiết bị di động hoặc thiết bị đầu cuối phát lại đa phương tiện, Mô-đun màn hình LCD TN TFT tiêu chuẩn công nghiệp 3,5 inch mang đến các giải pháp hiển thị rõ ràng, ổn định và đáng tin cậy.

1. Điều khiển & Tự động hóa Công nghiệp

· Bảng điều khiển PLC và Giao diện người-máy (HMI)

· Dụng cụ kiểm tra cầm tay (Đồng hồ vạn năng, Máy hiện sóng)

· Robot công nghiệp/Bảng vận hành tự động hóa

· Thiết bị điều khiển từ xa (Cần cẩu, Máy xây dựng)

· Thiết bị đầu cuối thu thập và kiểm tra dữ liệu di động

2.  Nhà thông minh và Internet vạn vật (IoT)

· Bảng điều khiển nhà thông minh/Màn hình điều khiển trung tâm

· Công tắc tường thông minh

· Bảng điều khiển thiết bị gia dụng (Máy điều hòa, Máy giặt, Cửa tủ lạnh thông minh/Máy làm đá, Máy rửa chén, Lò nướng, Lò hấp, Combo giặt/sấy cửa trước, Điều hòa thông minh/Điều khiển hệ thống không khí trong lành, Máy nước nóng thông minh)

3. Điện tử tiêu dùng & Thiết bị thương mại

· Máy chơi game cầm tay, Khung ảnh kỹ thuật số, Đầu DVD di động, Loa Bluetooth/Màn hình hiển thị radio, Thiết bị đầu cuối POS, Thiết bị đầu cuối đặt hàng, Máy chấm công, Từ điển điện tử, Máy giáo dục sớm/Thiết bị học tập, Bàn phím điện tử, Thiết bị đầu cuối cầm tay thương mại (Thiết bị đầu cuối đặt hàng, Máy quét mã vạch)

Tại sao hơn 200 khách hàng tiếp tục chọn chúng tôi?

Ưu điểm cốt lõi

• Thiết kế đa giao diện cho khả năng tương thích cao

Hỗ trợ đồng thời RGB song song, RGB nối tiếp và CCIR656/601, cho phép thích ứng linh hoạt với các sơ đồ điều khiển chính khác nhau và giảm chi phí điều chỉnh phần cứng của khách hàng.

• Khả năng thích ứng môi trường cấp công nghiệp

Tự hào có phạm vi nhiệt độ hoạt động từ -10°C ~ +60°C và đã vượt qua nhiều bài kiểm tra độ tin cậy bao gồm bảo quản ở nhiệt độ cao-thấp, chu kỳ nhiệt độ, độ rung và ESD, khiến nó phù hợp với môi trường khắc nghiệt.

• Trải nghiệm quang học và cảm ứng được tối ưu hóa

Sử dụng màng mờ chống vòng Newton để loại bỏ các vân nhiễu và đảm bảo thao tác chạm mượt mà; độ cứng bề mặt ≥ 3H cho khả năng chống trầy xước, lý tưởng cho các tình huống hoạt động tần số cao.

• Cấu trúc cơ khí chính xác & Thiết kế lắp ráp dễ dàng

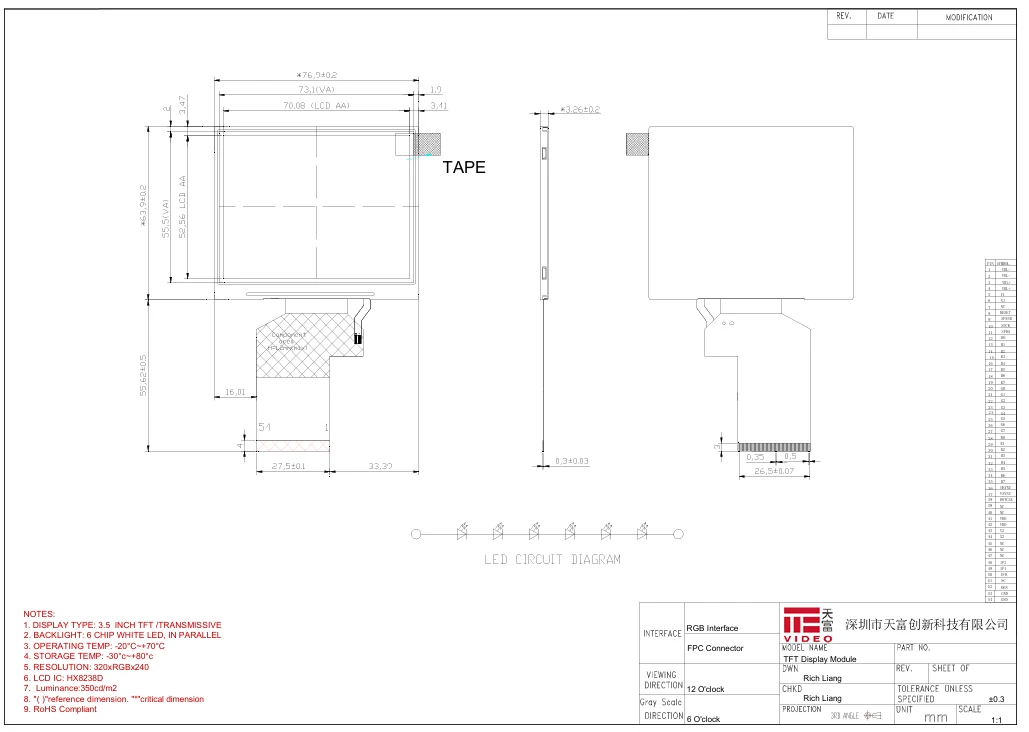

Cung cấp nhiều bộ kích thước chính bao gồm AA, OD, VA và khung cao su, tạo điều kiện thuận lợi cho khách hàng trong việc thiết kế cán và mở lỗ cấu trúc, đồng thời giảm độ khó lắp ráp.

• Cung cấp điện áp rộng và tiêu thụ điện năng thấp

Có dải điện áp đầu vào rộng 2,6V–3,6V, có độ nhạy thấp trước các biến động của nguồn điện, phù hợp với môi trường cấp điện công nghiệp hoặc chạy bằng pin.

Đối tác LCD đáng tin cậy của bạn với 16 năm kinh nghiệm chuyên môn---Tianfu

Khi bạn so sánh nhiều nhà cung cấp, ngoài thông số và giá cả, chúng tôi muốn truyền tải giá trị độc đáo của mình với tư cách là nhà sản xuất vừa và nhỏ với hơn 16 năm kinh nghiệm tận tâm trong ngành màn hình tinh thể lỏng. Chọn chúng tôi có nghĩa là bạn nhận được nhiều thứ hơn là chỉ một mô-đun hiển thị – bạn có được một đối tác lâu dài ổn định, đáng tin cậy và có khả năng phản hồi cao.

✅ Chúng tôi hiểu rõ sản phẩm của mình và quan trọng hơn là chúng tôi hiểu nhu cầu của bạn

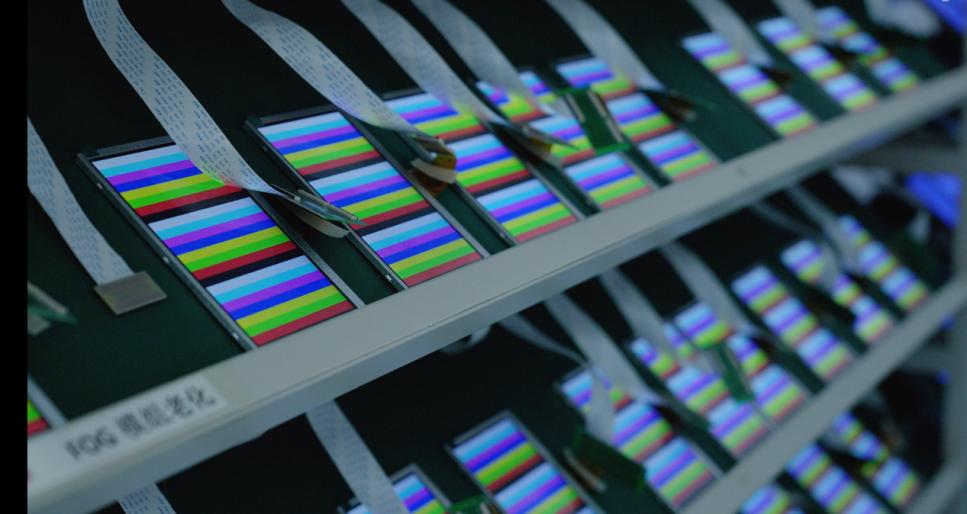

· Quy trình sản xuất đã được chứng minh: 16 năm kinh nghiệm tích lũy đã giúp chúng tôi hiểu biết sâu sắc về ứng dụng của IC điều khiển cổ điển như HX8238D. Từ liên kết COG và cán màng ITO cho đến kiểm tra lão hóa và kiểm tra 100%, chúng tôi đã thiết lập quy trình sản xuất hoàn thiện và ổn định, đảm bảo mọi mô-đun bạn nhận được đều mang lại hiệu suất, độ tin cậy và độ bền nhất quán.

· Thiết kế nhắm mục tiêu theo điểm yêu cầu: Khả năng tương thích đa giao diện (RGB/CCIR) và khả năng chịu nhiệt độ rộng cấp công nghiệp của mô-đun là kết quả của việc tối ưu hóa thiết kế dựa trên phản hồi rộng rãi của khách hàng. Chúng tôi hiểu rằng khách hàng vừa và nhỏ cần một màn hình "linh hoạt" và mạnh mẽ để đáp ứng yêu cầu đa dạng của nhiều dự án.

✅ Quy mô vừa phải của chúng tôi có nghĩa là tập trung và linh hoạt hơn

· Phản ứng nhanh và giao tiếp: Không có thủ tục rườm rà đặc trưng của các doanh nghiệp lớn. Các yêu cầu kỹ thuật, xác nhận thông số kỹ thuật hoặc yêu cầu sửa đổi của bạn sẽ được xử lý trực tiếp bởi các kỹ sư hoặc người quản lý dự án có kinh nghiệm, với thời gian phản hồi được tính bằng giờ thay vì ngày.

· Hỗ trợ tùy chỉnh linh hoạt: Cho dù bạn cần điều chỉnh độ dài FPC, sơ đồ chân giao diện, độ sáng đèn nền hay điều chỉnh hàng loạt mã khởi tạo chương trình cơ sở cụ thể, chúng tôi đều có khả năng đáp ứng kỹ thuật nhanh chóng. Đơn đặt hàng 500 đơn vị của bạn được xử lý với mức độ ưu tiên tương tự như các tài khoản chính.

· Giá trị tập trung: Chúng tôi chuyên sản xuất màn hình cảm ứng và màn hình LCD cỡ nhỏ đến vừa, với tất cả các cải tiến quy trình và biện pháp kiểm soát chất lượng đều tập trung vào hoạt động kinh doanh cốt lõi này. Những gì bạn nhận được là kết quả của một nhóm chuyên trách về một lĩnh vực chuyên môn tập trung.

✅ Chúng tôi coi trọng danh tiếng của mình, đảm bảo chất lượng được kiểm soát và nguồn cung ổn định

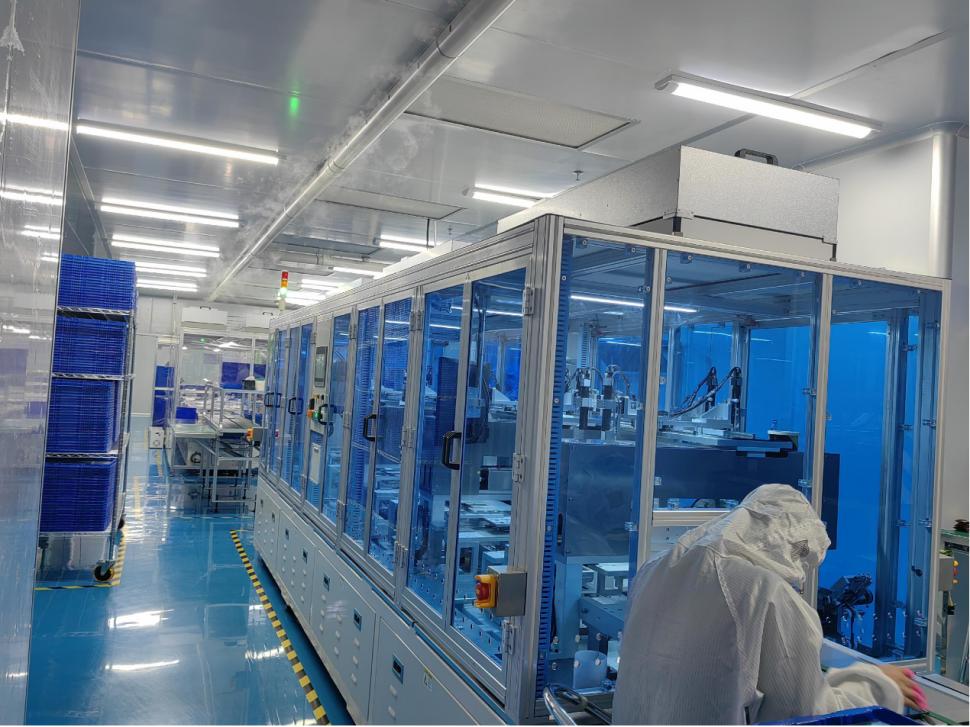

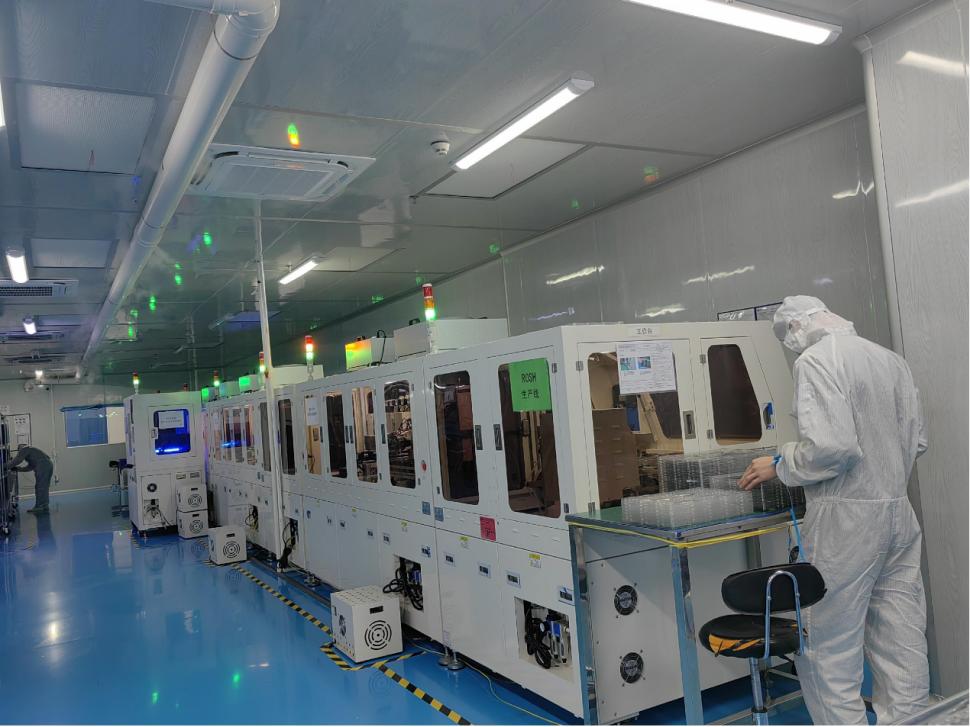

· Quản lý nội bộ toàn chu trình: Từ mua sắm vật liệu và bố trí SMT đến lắp ráp và thử nghiệm mô-đun, tất cả các quy trình quan trọng đều được hoàn thành tại cơ sở của chúng tôi. Điều này đảm bảo khả năng truy xuất nguồn gốc và kiểm soát chất lượng đầy đủ, loại bỏ rủi ro về biến động chất lượng do gia công bên ngoài.

· Cam kết cung cấp dài hạn: Chúng tôi hoàn toàn nhận thức được tầm quan trọng của vòng đời sản phẩm đối với các dự án của bạn. Đối với các bộ phận cổ điển như HX8238D, chúng tôi đã thiết lập một hệ thống kiểm kê an toàn và có thể cung cấp nguồn cung cấp liên tục được đảm bảo, hỗ trợ nhu cầu sản xuất dài hạn của bạn mà không phải lo lắng.

· Hợp tác minh bạch: Chúng tôi sẵn lòng cung cấp bảng dữ liệu chi tiết, báo cáo thử nghiệm và thậm chí cả giới thiệu quy trình. Chúng tôi tin rằng chỉ khi khách hàng đưa ra quyết định mua hàng sáng suốt thì mối quan hệ hợp tác lâu dài mới có thể được xây dựng.

✅ Hỗ trợ toàn diện trước và sau bán hàng

· Hỗ trợ phát triển sẵn sàng sử dụng: Mỗi mô-đun đi kèm với các định nghĩa giao diện rõ ràng, mã trình điều khiển được xác thực (tương thích với các nền tảng MCU phổ biến) và các tham chiếu sơ đồ, giúp giảm đáng kể thời gian gỡ lỗi cho các kỹ sư của bạn.

· Hỗ trợ triển khai sản xuất: Nếu bạn sử dụng mô-đun của chúng tôi lần đầu tiên, chúng tôi có thể cung cấp hướng dẫn về hàn, các biện pháp phòng ngừa khi lắp ráp và kiểm tra chức năng đơn giản, giúp bạn đạt được quá trình sản xuất hàng loạt suôn sẻ.

· Đảm bảo chất lượng đáng tin cậy: Tất cả các mô-đun đều trải qua 100% thử nghiệm điện và kiểm tra độ tin cậy lấy mẫu trước khi giao hàng và được bảo hành chất lượng 12 tháng.

Tóm lại, chọn chúng tôi có nghĩa là chọn một đối tác đáng tin cậy cung cấp:

Sản phẩm được tinh chế bởi 16 năm kinh nghiệm trong ngành + Khả năng đáp ứng nhanh chóng các nhu cầu tùy chỉnh của bạn với tư cách là một doanh nghiệp vừa và nhỏ + Kiểm soát chất lượng nghiêm ngặt như thể bảo vệ thương hiệu của chính chúng tôi.

Chúng tôi có thể không phải là nhà cung cấp lớn nhất trên thị trường, nhưng chúng tôi cam kết là người hiểu bạn nhất và mang đến cho bạn sự an tâm nhất.

câu hỏi thường gặp

Q1: Màn hình này có hỗ trợ chức năng cảm ứng không?

Có, mô-đun này tích hợp màn hình cảm ứng điện trở (phim ITO) hỗ trợ cảm ứng một điểm. Nó có giao diện điện trở 4 dây tiêu chuẩn và yêu cầu chip điều khiển cảm ứng bên ngoài hoặc MCU có ADC tích hợp.

Câu 2: Bạn có thể cung cấp phiên bản có cảm ứng điện dung không?

Phiên bản tiêu chuẩn hiện tại có cảm ứng điện trở. Đối với cảm ứng điện dung (hỗ trợ cảm ứng đa điểm), vui lòng liên hệ với chúng tôi để tùy chỉnh.

Câu 3: Sự khác biệt giữa CCIR656 và CCIR601 về giao diện là gì? Tôi nên chọn như thế nào?

CCIR656 là định dạng tín hiệu đồng bộ nhúng (thường được sử dụng cho các luồng video kỹ thuật số), trong khi CCIR601 là định dạng tín hiệu đồng bộ riêng biệt. Nếu bộ xử lý của bạn xuất ra tín hiệu video ITU-R BT.656/BT.601 tiêu chuẩn (ví dụ: một số bộ xử lý đa phương tiện nhất định), kết nối trực tiếp là khả thi. Nếu bạn không chắc chắn, vui lòng cung cấp mô hình điều khiển chính của bạn và chúng tôi sẽ hỗ trợ lựa chọn.

Câu hỏi 4: Có thể mở rộng phạm vi nhiệt độ hoạt động từ -10°C ~ +60°C sang phạm vi rộng hơn không?

Sản phẩm tiêu chuẩn có phạm vi nhiệt độ này. Đối với các yêu cầu về nhiệt độ rộng trong công nghiệp như -30°C ~ +80°C, có thể thảo luận về việc tùy chỉnh, thường liên quan đến việc điều chỉnh vật liệu tinh thể lỏng và quy trình sản xuất.

Câu hỏi 5: Có sẵn bảng điều khiển hoặc bảng chuyển đổi phù hợp không?

Chúng tôi có thể cung cấp bảng điều hợp RGB và bảng điều hợp cảm ứng (bao gồm IC cảm ứng) để đơn giản hóa thiết kế mạch của bạn. Vui lòng tham khảo đội ngũ bán hàng của chúng tôi để biết chi tiết.

Sản xuất & Sử dụng liên quan

Q6: Mức độ bảo vệ ESD của mô-đun là gì?

Mô-đun này đã vượt qua các thử nghiệm ESD ±8kV (xả qua không khí) / ±4kV (xả tiếp xúc), đáp ứng các yêu cầu của môi trường công nghiệp nói chung. Nên thực hiện các biện pháp nối đất và cách nhiệt thích hợp khi thiết kế vỏ sản phẩm.

Câu hỏi 7: Thời gian phản hồi 15 mili giây có gây nhòe chuyển động không?

15ms là thời gian phản hồi từ xám sang xám điển hình, đủ cho hầu hết các tình huống như điều khiển công nghiệp, thiết bị đo đạc và giao diện tương tác. Để phát lại video tốc độ cao (ví dụ: trên 30 khung hình/giây), bạn nên đánh giá hiệu suất hình ảnh động thực tế.

Q8: Đèn nền của mô-đun được kết nối như thế nào?

Bản thân mô-đun này không bao gồm mạch điều khiển đèn nền nhưng cung cấp các chân đèn nền LED (thường là +3,3V và GND). Bạn cần kết nối nguồn dòng không đổi bên ngoài hoặc mạch điều khiển đèn nền. Dòng điện phụ thuộc vào cấu hình song song nối tiếp của đèn nền LED (giá trị điển hình: khoảng 60-100mA).
