Mô-đun màn hình LCD IPS màu TFT truyền qua 4.3'

Tính năng cốt lõi

• Màn hình độ sáng cao: Độ sáng điển hình 500 cd/m2 (tối thiểu 450 cd/m2), đảm bảo khả năng hiển thị rõ ràng ngay cả trong điều kiện ánh sáng xung quanh mạnh.

• Hoạt động ở nhiệt độ rộng: Hỗ trợ dải nhiệt độ hoạt động từ -20°C đến 60°C, phù hợp với môi trường công nghiệp.

• Góc nhìn rộng: Góc nhìn ngang điển hình là 70° và góc nhìn dọc điển hình là 45°–60°, cho phép xem thoải mái từ nhiều góc độ.

• Phản hồi nhanh: Thời gian phản hồi điển hình là 20ms, lý tưởng để hiển thị hình ảnh động.

• Thiết kế tiết kiệm năng lượng: Hoạt động ở điện áp thấp 3,2V với hiệu suất tối ưu cho đèn nền LED màu trắng.

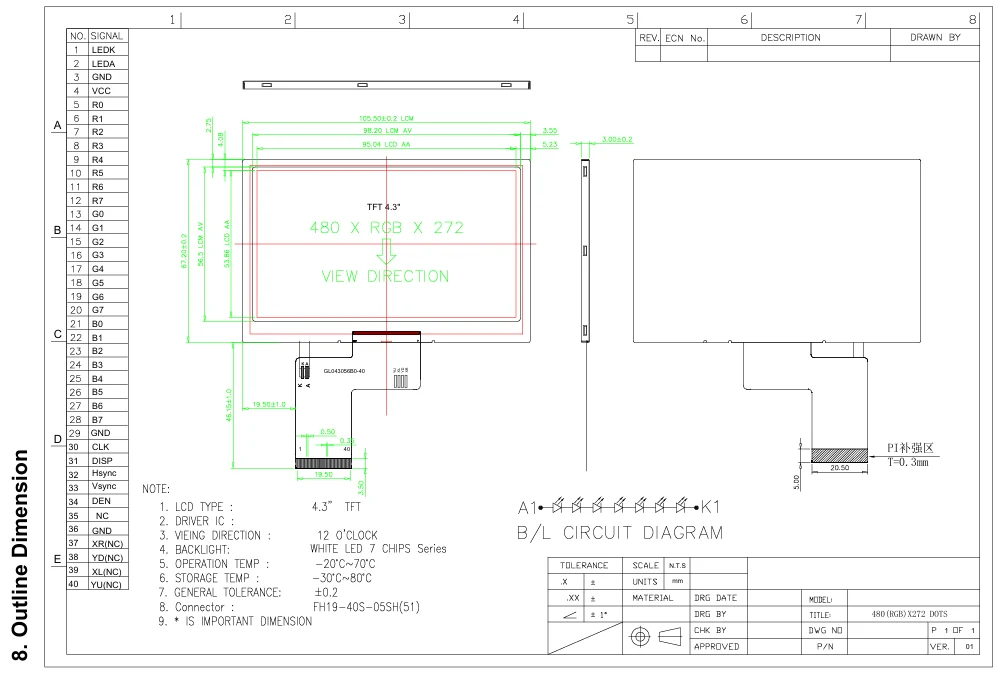

Thông số kỹ thuật mô-đun màn hình LCD IPS màu TFT truyền qua 4.3' tùy chỉnh của Tianfu

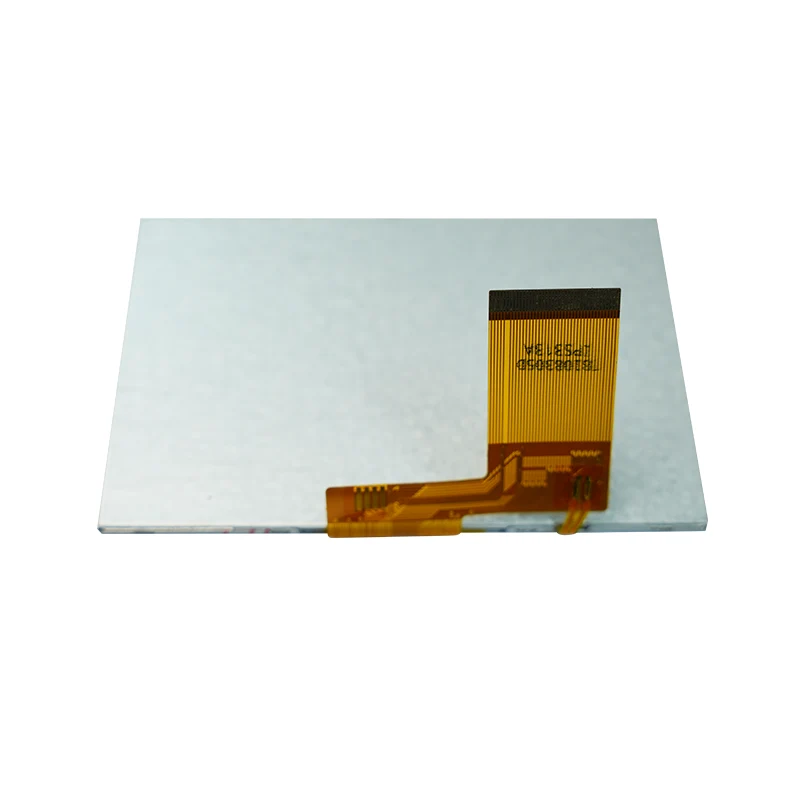

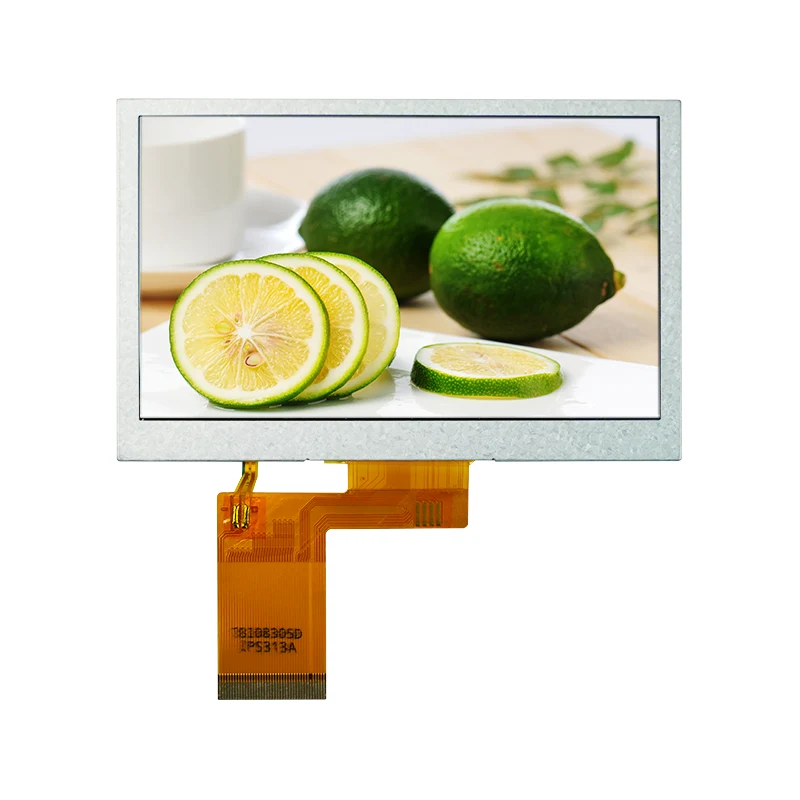

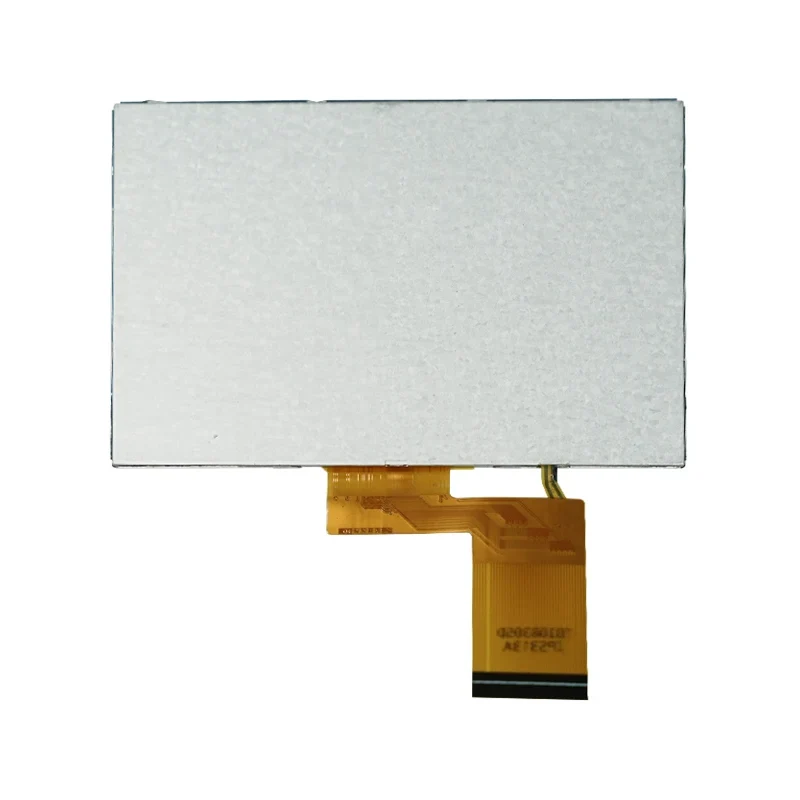

Chi tiết mô-đun màn hình LCD TFT IPS màu truyền qua Tianfu 4.3'

Mô-đun màn hình LCD IPS màu TFT truyền qua 4.3' được sử dụng trong các lĩnh vực khác nhau như sau:

Tự động hóa và điều khiển công nghiệp

• Panel HMI công nghiệp: Giám sát dây chuyền sản xuất, hiển thị trạng thái thiết bị

• Dụng cụ đo lường và kiểm tra: Giao diện hiển thị máy hiện sóng, máy phân tích phổ

• Thiết bị đầu cuối điều khiển PLC: Giao diện người-máy cho hệ thống tự động hóa nhà máy

Hệ thống ô tô và vận tải

• Màn hình điều hướng trên xe: Màn hình điều hướng ô tô hậu mãi

• Thông tin giao thông công cộng: Hệ thống điểm dừng xe buýt, trạm bán vé

• Dụng cụ máy xây dựng: Máy xúc, bảng điều khiển cần cẩu

Thiết bị y tế và chăm sóc sức khỏe

• Thiết bị y tế cầm tay: Màn hình, màn hình thiết bị chẩn đoán

• Thiết bị đầu cuối theo dõi sức khỏe: Giao diện thiết bị chăm sóc sức khỏe cộng đồng

• Dụng cụ thí nghiệm: Màn hình hiển thị dữ liệu cho dụng cụ phân tích

Nhà thông minh và IoT

• Bảng điều khiển thông minh: Giao diện cảm ứng cho hệ thống điều khiển trung tâm gia đình

• Màn hình giám sát an ninh: Màn hình hệ thống liên lạc nội bộ tòa nhà

• Giao diện thiết bị thông minh: Tủ lạnh, bảng điều khiển máy giặt cao cấp

Thiết bị thương mại và bán lẻ

• Hệ thống POS: Màn hình thiết bị đầu cuối bán lẻ

• Màn hình thông tin quảng cáo: Ứng dụng bảng hiệu kỹ thuật số quy mô nhỏ

Đánh giá của khách hàng của chúng tôi: Bảng điều nhiệt công nghiệp

Một nhà sản xuất thiết bị công nghiệp đã sử dụng mô-đun này làm giao diện hiển thị cho hệ thống kiểm soát nhiệt độ của họ. Nó đã hoạt động ổn định hơn 2 năm trong môi trường bảo quản lạnh ở -10°C, không bị suy giảm độ sáng. Góc nhìn đáp ứng yêu cầu giám sát đa góc.

Câu hỏi 1: Yêu cầu về nguồn điện cho mô-đun TFT 4,3 inch này là gì?

Trả lời: Mô-đun yêu cầu hai nguồn điện: 1) 3,2V (điển hình) cho phần logic; 2) 12–16V cho đèn nền LED, với giá trị điển hình là 14V. Dòng đèn nền khoảng 40mA. Nên sử dụng bộ chuyển đổi DC-DC ổn định để tránh dao động điện áp ảnh hưởng đến hiệu suất hiển thị.

Câu 2: Mô-đun có thể hoạt động bình thường trong môi trường nhiệt độ thấp không?

Trả lời: Có, mô-đun này đã trải qua quá trình kiểm tra nghiêm ngặt và có thể hoạt động bình thường ở nhiệt độ môi trường xung quanh từ -20°C đến 60°C. Trong môi trường nhiệt độ thấp, thời gian khởi động ban đầu có thể kéo dài hơn một chút (khoảng 1–2 giây) nhưng hiệu suất hiển thị không bị ảnh hưởng. Phạm vi nhiệt độ bảo quản là -20°C đến 70°C.

Câu 3: Đặc điểm góc nhìn của mô-đun là gì? Vị trí lắp đặt nào phù hợp?

Trả lời: Mô-đun này áp dụng thiết kế góc nhìn 12 giờ, với góc nhìn ngang thông thường là 70° và góc nhìn dọc là 45°–60°. Nó phù hợp để lắp đặt ở vị trí cao hơn hoặc cao hơn mắt người quan sát một chút. Đối với các ứng dụng yêu cầu xem nhiều góc, bạn nên điều chỉnh góc lắp đặt hoặc chọn kiểu máy có thông số kỹ thuật góc nhìn khác.

Câu hỏi 4: Thời gian phản hồi 20ms có hỗ trợ phát lại video không?

Đáp: Thời gian phản hồi thông thường là 20 mili giây (tối đa 30 mili giây) có thể hỗ trợ hầu hết các tình huống ứng dụng, bao gồm cập nhật dữ liệu, chuyển đổi GUI và phát lại video độ phân giải tiêu chuẩn. Đối với các ứng dụng chơi game hoặc video chuyển động tốc độ cao, bạn nên chọn kiểu máy chuyên dụng có thời gian phản hồi ngắn hơn.

Câu hỏi 5: Tuổi thọ của mô-đun và độ suy giảm đèn nền như thế nào?

Trả lời: Trong điều kiện hoạt động định mức, mô-đun được thiết kế để có tuổi thọ trên 30.000 giờ. Sự suy giảm độ sáng của đèn nền LED thường dưới 10% trong vòng 10.000 giờ. Nên tránh hoạt động ở độ sáng tối đa trong thời gian dài để kéo dài tuổi thọ đèn nền.

Q6: Nó có hỗ trợ chức năng cảm ứng không?

Trả lời: Model này là mô-đun chỉ hiển thị và không tích hợp chức năng cảm ứng. Tuy nhiên, chúng tôi có thể cung cấp các thành phần màn hình cảm ứng điện trở hoặc điện dung phù hợp và hỗ trợ quá trình cán màng. Màn hình cảm ứng cần phải được mua và tích hợp riêng.

Chính sách cung cấp mẫu

Tính sẵn có của mẫu: Các mẫu lô nhỏ từ 1–10 mẫu có sẵn để khách hàng đánh giá và thử nghiệm.

Tài liệu đi kèm: Mỗi gói mẫu bao gồm:

• Bảng dữ liệu sản phẩm hoàn chỉnh

• Bản vẽ cơ khí (tệp CAD ở định dạng DXF/STEP)

• Định nghĩa chân cắm và sơ đồ kết nối điện

• Khuyến nghị thời gian khởi tạo và mã cấu hình đăng ký

• Hướng dẫn vận hành an toàn và bảo vệ ESD

Khuyến nghị đánh giá mẫu

Trước khi yêu cầu mẫu, vui lòng đảm bảo đội ngũ kỹ thuật của bạn có các khả năng sau:

• Khả năng điều khiển: Khả năng cung cấp nguồn logic 3,2V và nguồn đèn nền LED 12–16V cho mô-đun

• Khả năng tương thích giao diện: Bo mạch chủ hệ thống có thể chứa đầu nối 40 chân FH19‑40S‑0.5SH(51) hoặc giải pháp bộ chuyển đổi tương đương

• Hỗ trợ tín hiệu: Chip điều khiển chính có thể xuất tín hiệu giao diện song song RGB 24-bit hoặc 16-bit

• Cân nhắc về nhiệt: Có đủ không gian tản nhiệt dành riêng bên trong thiết bị của bạn

🔧 Phạm vi hỗ trợ kỹ thuật chuyên nghiệp

Hỗ trợ kỹ thuật cốt lõi (Cung cấp miễn phí)

Chúng tôi cung cấp hỗ trợ kỹ thuật chuyên nghiệp liên quan đến mô-đun LCD sau đây cho khách hàng trực tiếp:

1. Tư vấn thông số kỹ thuật và tích hợp

• Giải thích các đặc tính điện của mô-đun và đề xuất thiết kế nguồn điện

• Phân tích khả năng tương thích về lắp đặt cơ khí và kết cấu

• Hướng dẫn quy trình hàn đầu nối và lắp ráp cáp

• Khuyến nghị đánh giá khả năng thích ứng với môi trường (nhiệt độ/độ ẩm)

2. Tài liệu kỹ thuật IC điều khiển

• Bảng dữ liệu hoàn chỉnh cho IC trình điều khiển ILI6485

• Ví dụ về cấu hình thanh ghi chi tiết và trình tự khởi tạo

• Phân tích tham số thời gian giao diện và đề xuất phù hợp

• Sơ đồ tham khảo để hiệu chỉnh gamma màu

3. Hướng dẫn điều chỉnh hiệu suất quang học

• Các phương pháp và tiêu chuẩn kiểm tra độ đồng đều độ sáng

• Đề xuất tối ưu hóa cho đặc điểm góc nhìn trong cài đặt thực tế

• Hướng điều chỉnh độ tương phản và hiệu suất màu sắc

• Đề án kiểm tra và đánh giá thời gian đáp ứng

4. Hỗ trợ xác minh độ tin cậy

• Các điều kiện và chu trình thử nghiệm thử nghiệm được khuyến nghị

• Khuyến nghị và thiết kế bảo vệ ESD

• Phương pháp kiểm tra chu trình nhiệt độ

• Những điểm chính để đánh giá độ tin cậy vận hành lâu dài

Phản hồi hỗ trợ kỹ thuật

• Thời gian phản hồi: Các yêu cầu kỹ thuật được giải đáp trong vòng 24 giờ trong ngày làm việc

• Phương thức liên lạc: Hỗ trợ qua email, điện thoại và họp trực tuyến để trao đổi kỹ thuật chuyên sâu

• Tài liệu: Tất cả các tài liệu kỹ thuật được cung cấp bằng cả tiếng Trung và tiếng Anh

• Thư viện Câu hỏi thường gặp: Thư viện giải pháp cho các vấn đề tích hợp phổ biến được thiết lập để khách hàng tham khảo
